I. Structura și materialul carcasei filtrului de aer al compresorului de aer Atlas Copco
Structura de bază

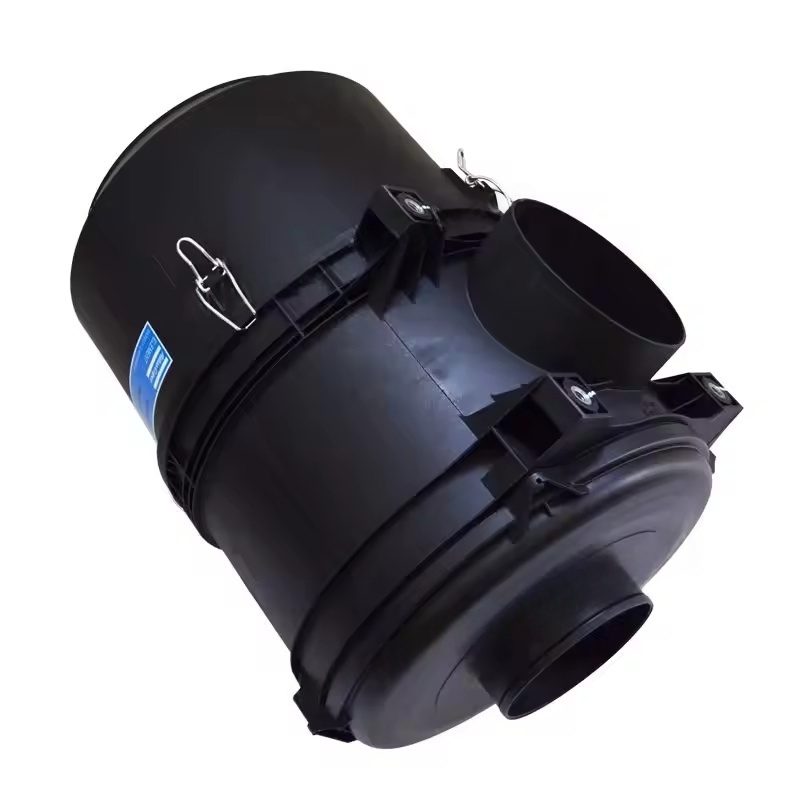

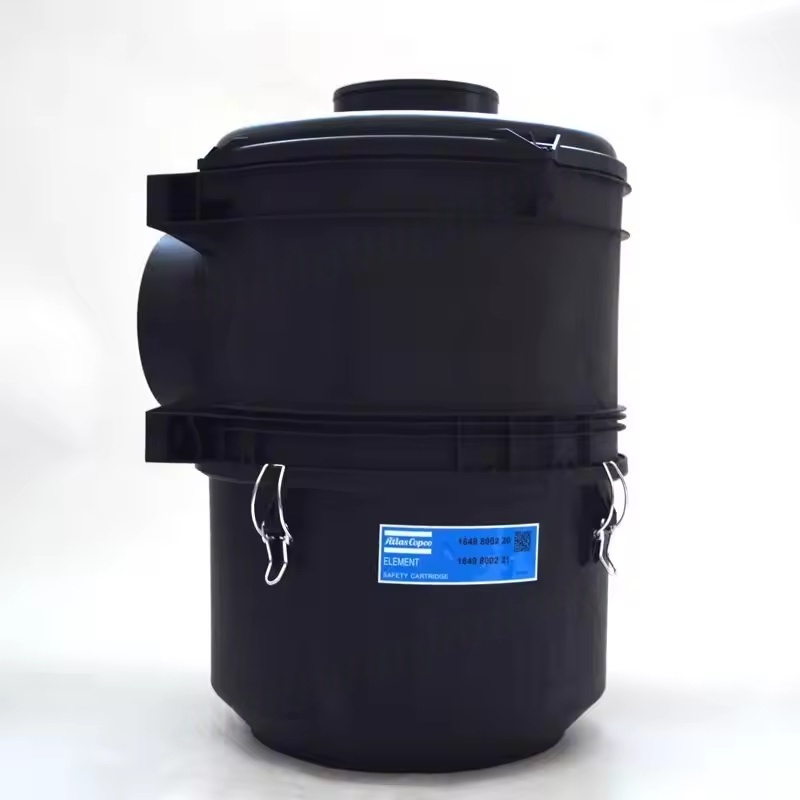

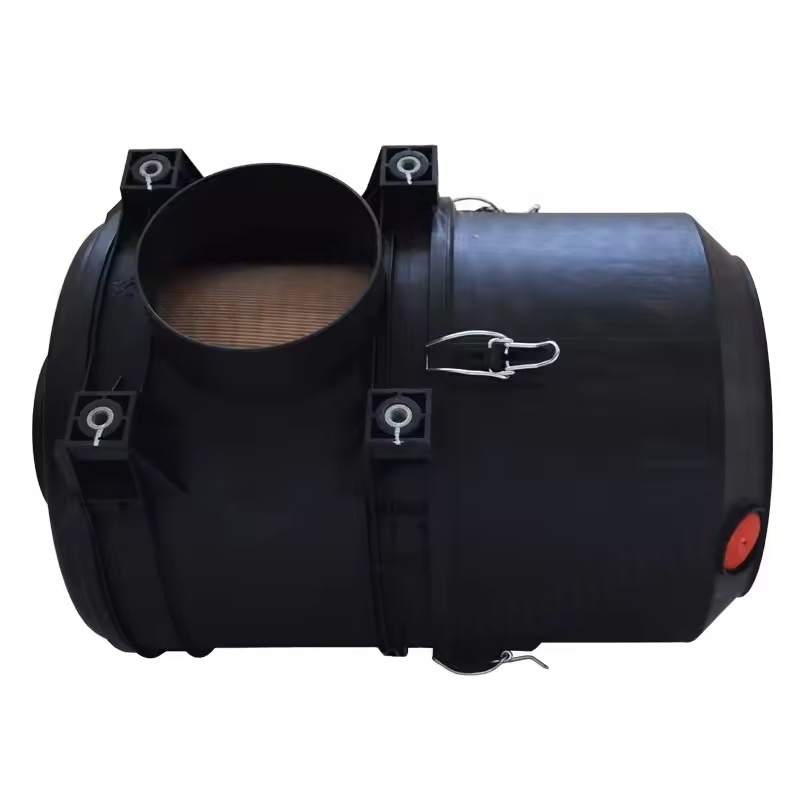

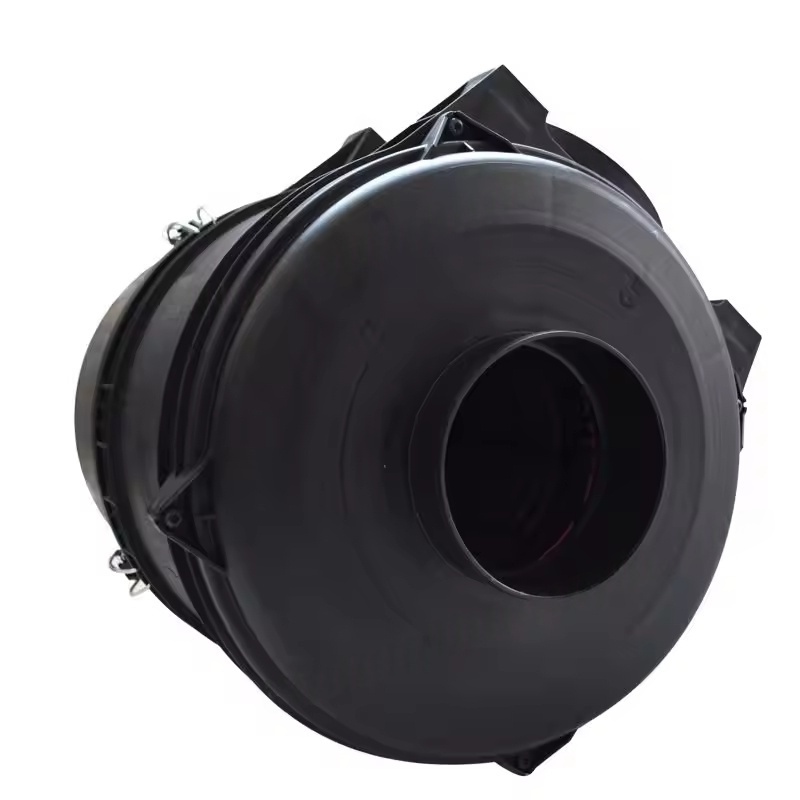

Carcasă principală: de obicei în formă cilindrică sau pătrată, formând un canal de flux de aer în interior. Un capăt este conectat la aportul de aer al compresorului de aer, iar celălalt capăt este capătul de admisie atmosferică (unele cu capac de protecție).

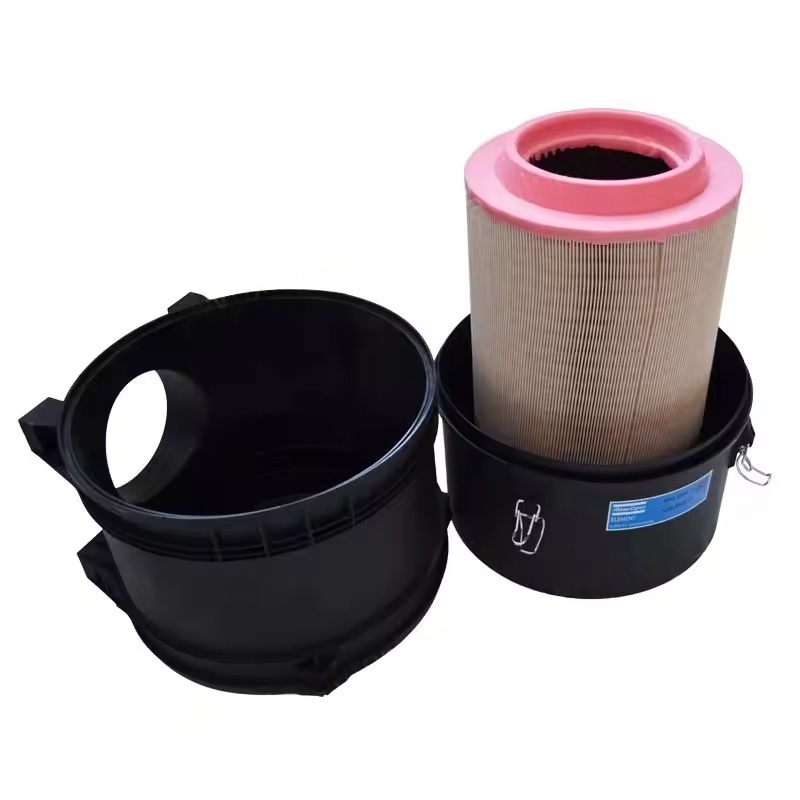

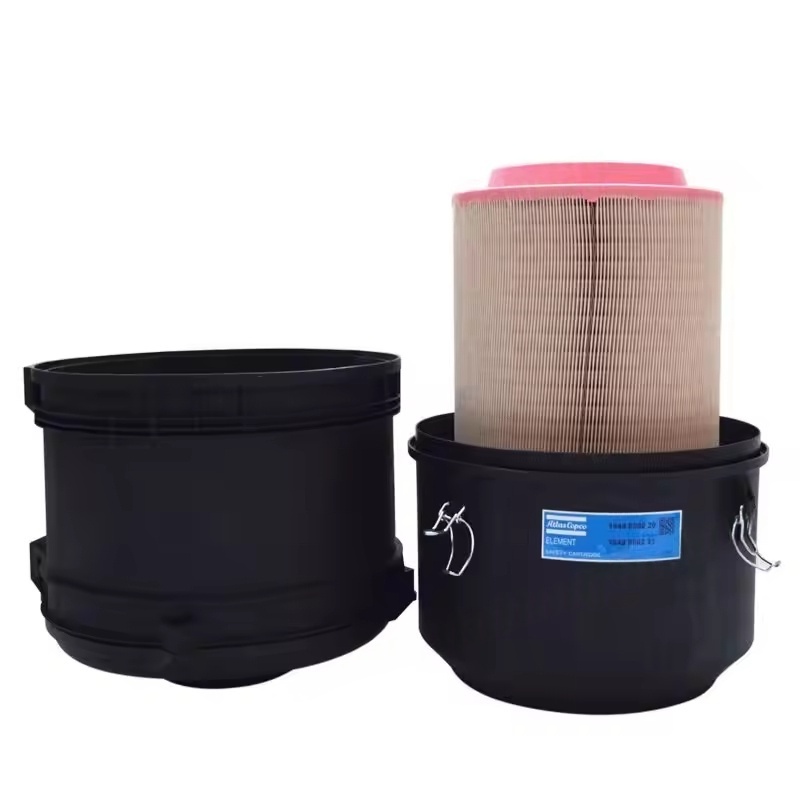

Poziția de instalare a filtrului: partea interioară a carcasei este echipată cu sloturi, agrafe sau structuri filetate pentru fixarea filtrului, asigurând o potrivire sigilată între filtru și carcasă pentru a împiedica să intre în aer.
Interfață de etanșare: Partea care se conectează la conducta de admisie a aerului compresorului de aer este echipată cu un inel de etanșare a cauciucului sau o suprafață a flanșei pentru a asigura etanșitatea conexiunii.
Proiectare auxiliară: Unele carcase au interfețe indicatoare de diferență de presiune (pentru instalarea calibrelor de presiune sau a dispozitivelor de alarmă), a găurilor de drenaj (pentru a descărca apă internă a condensului) și a uși/capacelor de acces (pentru înlocuirea ușoară a filtrului).
Materiale comune
Materiale metalice: cum ar fi oțelul cu frig la rece (suprafață galvanizată sau vopsită pentru prevenirea ruginei), aliaj de aluminiu (ușor și rezistent la coroziune), potrivit pentru compresoare de aer mari sau medii dure (cum ar fi praf ridicat și condiții de umiditate ridicate), cu rezistență de mare rezistență și impact.
Materiale din plastic: cum ar fi plastic de inginerie ABS, PP (polipropilen), greutate ușoară, costuri reduse, rezistență bună la rugină, potrivită pentru compresoare de aer mici și mijlocii sau medii curate, dar cu o rezistență la căldură mai slabă (de obicei ≤ 80 ℃).
Ii. Funcțiile de bază ale carcasei filtrului de aer al compresorului de aer Atlas Copco
Protecția filtrului: izolați impactul mecanic extern, apa de ploaie, resturile mari (cum ar fi frunzele, insectele), evitând deteriorarea filtrului sau înfundarea.
Ghidul fluxului de aer: prin designul intern simplificat, aerul curge uniform pe suprafața filtrului, evitând o scădere a eficienței filtrării din cauza fluxului de aer local rapid și reducerea rezistenței la admisie.
Protecție de etanșare: Asigurați -vă că aerul poate intra doar în compresorul de aer prin filtru, eliminând „scurtcircuitul” (aer nefiltrat care intră direct în sistem) și asigurând curățenia aportului.
Tamponarea presiunii: tamponarea fluctuațiilor de presiune în aportul de aer în timpul pornirii compresorului de aer sau modificări de sarcină, stabilizând volumul de admisie.
Iii. Parametri cheie și selecția carcasei filtrului de aer al compresorului ATLAS COPCO AIR
Specificații de mărime: trebuie să se potrivească cu diametrul și înălțimea exterioară a filtrului corespunzător, iar dimensiunile interfeței (cum ar fi diametrul portului de admisie a aerului, specificațiile flanșei) trebuie să fie compatibile cu sistemul de admisie de aer al compresorului de aer.
Adaptarea volumului de aport de aer: Zona internă a secțiunii transversale a canalului trebuie să îndeplinească cerința de volum de admisie a aerului nominală a compresorului de aer (de obicei proiectat pentru a fi ≥ 1,2 ori volumul de admisie de aer nominal), evitând aportul insuficient din cauza unui diametru prea mic.
Rezistența la temperatură și presiune: Selectați materialul corespunzător pe baza temperaturii de admisie a aerului (de obicei ≤ 60 ℃, condiții speciale de până la 100 ℃ sau peste) și presiunea de mediu. Carcasele metalice pot rezista în general la temperaturi și vibrații mai ridicate.
Adaptabilitatea mediului: pentru medii umede, sunt preferate carcasele de aluminiu sau plastic; Pentru medii prăfuite, este recomandat un design de acoperire de protecție; Pentru mediile corozive, este necesar un material din oțel inoxidabil.
Iv. Instalarea și întreținerea carcasei filtrului de aer al compresorului de aer Atlas Copco
Sfaturi de instalare:
Carcasa trebuie să fie ferm fixă (în special pentru compresoarele de aer mobil) pentru a evita vibrațiile care provoacă interfețe libere sau deplasarea filtrului.
Verificați dacă componentele de etanșare sunt intacte și asigurați -vă că filtrul este strâns împotriva suprafeței de etanșare a carcasei în timpul instalării. Dacă este necesar, aplicați o cantitate mică de grăsime de silicon pentru a îmbunătăți performanța de etanșare.
Direcția de admisie a aerului trebuie să fie în concordanță cu marcajul carcasei (de obicei indicat de o săgeată), pentru a evita erorile de instalare care duc la o defecțiune a filtrului.
Probleme de întreținere:
În mod regulat (în sincronizare cu ciclul de înlocuire a filtrului) Curățați interiorul carcasei, îndepărtați praful și resturile acumulate și verificați dacă peretele interior are deteriorare sau deformare.
Carcasele metalice trebuie să verifice dacă stratul de rugină s -a decojit și a fost revopsiți în timp util pentru prevenirea ruginii; Carcasele de plastic trebuie să evite lumina directă a soarelui sau coacerea la temperaturi ridicate pentru a preveni îmbătrânirea și fisurarea.
Atunci când înlocuiți filtrul, verificați și integritatea interfeței de etanșare și agrafele carcasei și reparați sau înlocuiți dacă este purtat.
