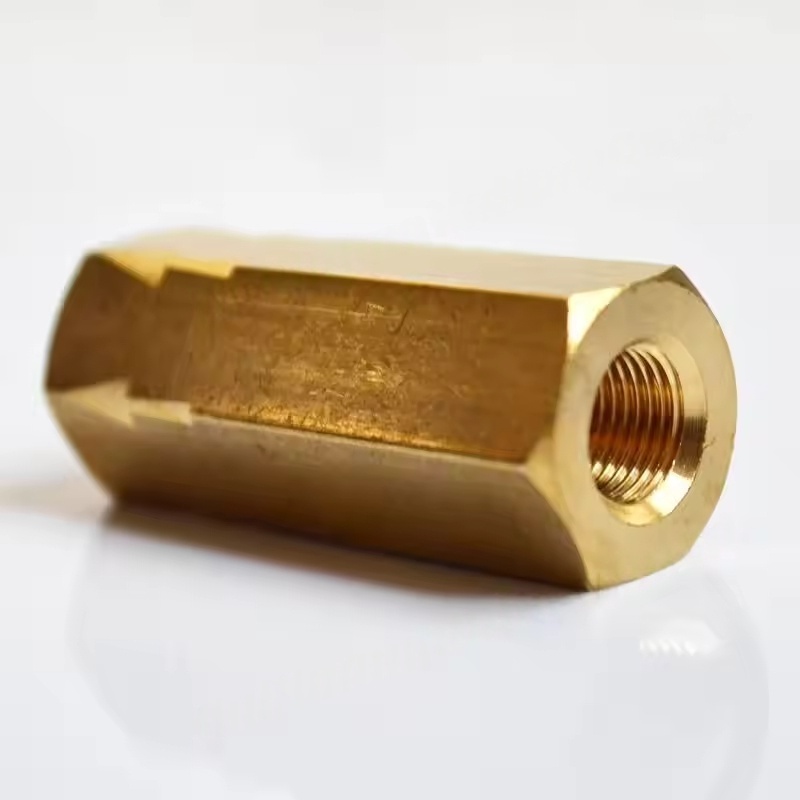

1.. Corpul de supapă al ansamblului supapei care nu returnează al compresorului de aer
Funcție: Ca coajă exterioară a întregului ansamblu, acesta găzduiește componentele miezului intern și conectează conductele.
Material: Selecționate pe baza presiunii de lucru și a caracteristicilor medii, materialele comune includ fontă (potrivită pentru condiții de joasă presiune), oțel turnat (presiune medie înaltă) și oțel inoxidabil (pentru medii corozive, cum ar fi industria alimentară și farmaceutică).
Structura: de obicei, într-un tip drept sau unghi drept, are canale fluide în interior pentru a asigura trecerea netedă a fluxului de aer.
2. Nucleul supapei (discul de supapă) al ansamblului supapei care nu returnează al compresorului de aer
Funcție: controlează direcția fluxului de aer, permițând doar un flux unic (de la ieșirea compresorului de aer până la rezervorul de depozitare sau conductele din aval) și prevenirea debitului invers.
Tipuri comune:
Lift Type Valve Core: se deplasează în sus și în jos de-a lungul axei corpului valvei, are o performanță bună de sigilare, potrivită pentru conductele cu diametrul mic.
Mierele de supapă de tip balansare: se deschide prin rotirea în jurul axei balamalei, are o rezistență scăzută, potrivită pentru scenarii cu un flux mare, cu diametru mare.
Nucleul supapei de tip bilă: sigilii prin forța de auto-greutate sau de arc a mingii, are o structură simplă și un răspuns rapid.
Material: în cea mai mare parte din metale rezistente la uzură (cum ar fi alama, fierul ductil), unele scenarii de înaltă precizie folosesc materiale plastice inginerești (cum ar fi politetrafluoroetilenă) pentru a îmbunătăți performanța de etanșare.
... Componente de etanșare ale ansamblului supapei care nu returnează al compresorului de aer
Funcție: asigură etanșitatea atunci când miezul supapei este în contact cu scaunul supapei, prevenind scurgerea.
Materiale comune:
Cauciuc de butadienă nitril (NBR): o rezistență bună la ulei, potrivită pentru sistemele obișnuite de compresor de aer.
Fluororubber (FKM): rezistent la temperaturi ridicate și coroziune chimică, adecvat pentru temperaturi ridicate sau medii medii speciale.
Suprafața de etanșare a metalelor: realizează etanșarea prin suprafețele de contact metalice prelucrate cu precizie, potrivite pentru condiții de înaltă presiune, la temperaturi înalte.
4.. Springs of the Non-Return Valve Ansamblu al compresorului de aer
Funcție: Oferiți forță de revenire pentru a face miezul supapei să adere strâns la scaunul supapei atunci când nu există un flux de aer înainte, obținând sigilarea.
Caracteristici: elasticitatea primăverii trebuie să se potrivească cu presiunea de lucru a sistemului - prea multă elasticitate va crește rezistența la fluxul de aer, prea puțin poate duce la etanșarea slabă.
Material: de obicei din oțel inoxidabil pentru a preveni rugina și eșecul în medii umede sau uleioase.
5. Scaunul supapei al ansamblului supapei care nu returnează al compresorului de aer
Funcție: formează o pereche de etanșare cu miezul supapei, fiind suprafața de contact cheie pentru a preveni fluxul de aer invers.
Caracteristici: Suprafața trebuie prelucrată cu precizie (cum ar fi lustruirea) pentru a asigura potrivirea cu miezul supapei, unele scaune de supapă pot fi înlocuite pentru o întreținere ușoară.

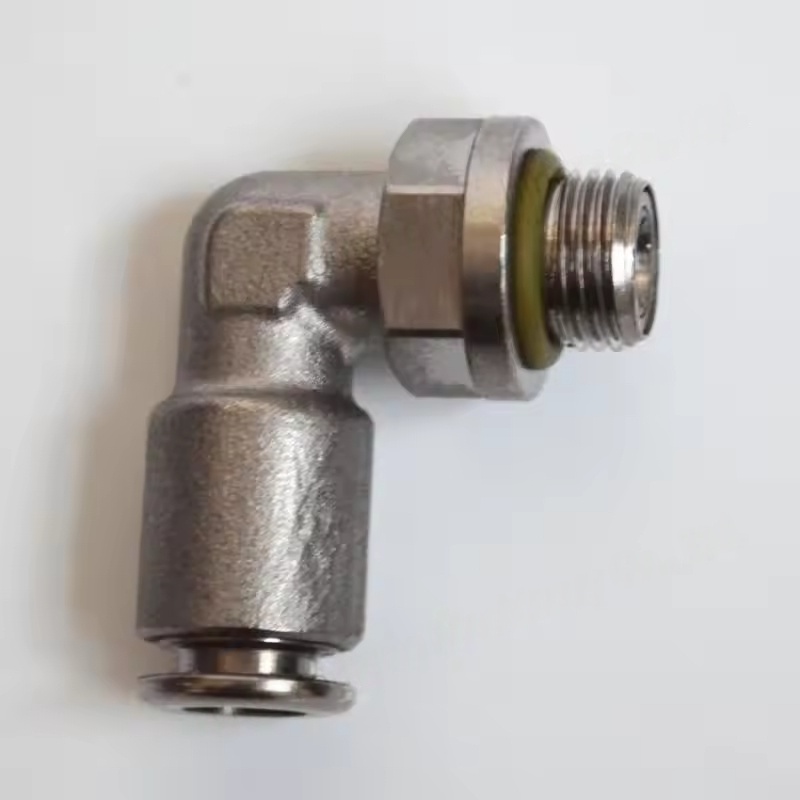

6. Interfețe de conexiune ale ansamblului supapei care nu returnează al compresorului de aer
Funcție: conectează portul de evacuare a compresorului de aer cu conductele din aval (cum ar fi rezervoarele de depozitare, uscătoarele etc.).
Forme comune:
Interfețe filetate (fir intern / fir extern): cum ar fi firul G, firul NPT, potrivit pentru diametre mici (≤dn50).
Interfețe de flanșă: potrivite pentru conducte cu diametrul mare, oferind conexiune fermă și etanșare puternică.
Interfețe de sudare: potrivite pentru scenarii de înaltă presiune, de înaltă vibrație, care necesită instalarea profesională de sudare.
Funcțiile de bază ale ansamblului supapei care nu returnează al compresorului de aer
Preveniți fluxul de întoarcere: împiedică aerul comprimat din rezervorul de depozitare să curgă înapoi spre unitatea principală a compresorului de aer atunci când este oprit, evitând rotirea inversă a unității principale sau uleiul de lubrifiere fiind împins în cilindru.
Protejați sistemul: împiedică apa de condensare sau impuritățile de la echipamentele din aval (cum ar fi uscătoarele, filtrele) să curgă din nou în compresorul de aer, reducând riscul de eșec.
Mențineți presiunea sistemului: asigură stabilitatea presiunii în rezervorul de depozitare după oprirea, evitând pornirea frecventă a compresorului de aer.
