I. Funcția de bază a ansamblului supapei de admisie
Ansamblul valvei de admisie Z110-145 este o componentă cheie a sistemului de admisie al compresorului de aer, funcționând în principal ca:
Controlul volumului de admisie: Pe baza cerințelor de presiune a sistemului, gradul de deschidere a supapei este ajustat pentru a regla cantitatea de aer care intră în unitatea principală, permițând compresorului să funcționeze la sarcină completă (operație cu încărcare completă) sau la ralanti (ralanti de economisire a energiei).
Asigurarea performanței de etanșare: atunci când este descărcată, supapa este complet închisă pentru a preveni curgerea aerului comprimat înapoi, reducând pierderea de energie.
Protejarea unității principale: în coordonare cu modulul de reglementare, realizează o încărcare lină și evită șocul sub presiune bruscă care ar putea deteriora componente, cum ar fi rotorul și rulmenții unității principale.

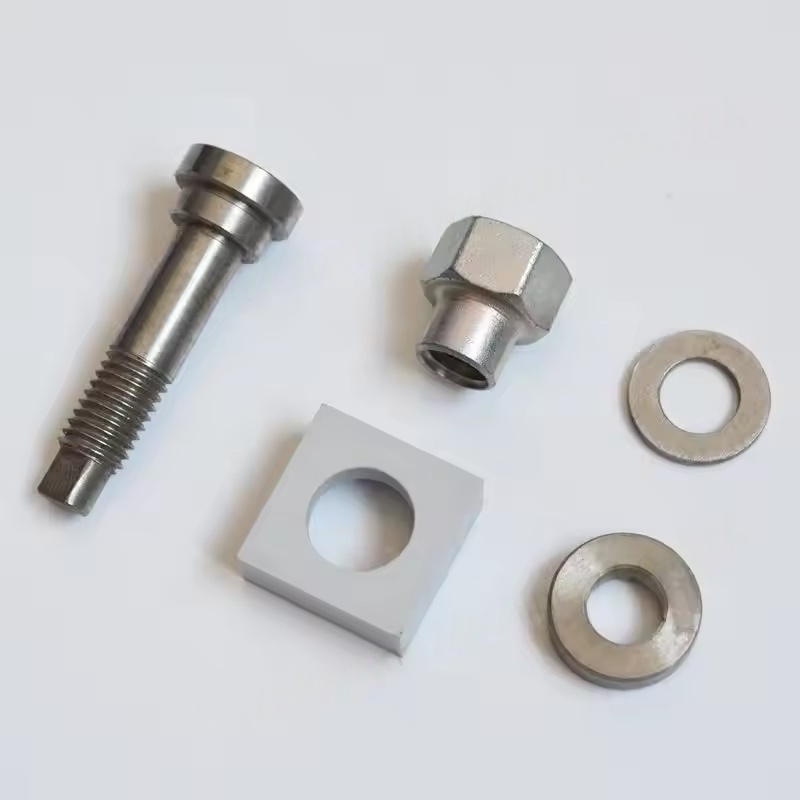

Ansamblul include de obicei un corp de supapă, un miez de supapă, sigilii, arcuri și structuri de verificare și este proiectat pentru a satisface cerințele de presiune și debit ale modelelor din seria Z110-145.
Ii. Funcția și principiul de lucru al modulului de reglare a supapei de admisie
Modulul de regulator al supapei de admisie este „centrul de control” al supapei de admisie, condus de primirea semnalelor din sistemul de control (cum ar fi feedback -ul senzorului de presiune), pentru a opera supapa de admisie:
Procesarea semnalului: primirea semnalelor de presiune din sistemul compresorului de aer, determinând dacă se încarcă sau se descarcă.
Controlul acționării: prin supape direcționale electromagnetice sau componente pneumatice, controlând reglarea deschiderii / închiderii sau deschiderii / închiderii (cum ar fi reglarea proporțională) a supapei de admisie.
Feedback de stare: Unele module au capacități de feedback, transmitând starea reală a supapei de admisie către controlerul principal pentru a asigura precizia controlului.
Logica sa de lucru este: Când presiunea sistemului este sub valoarea setată, modulul de reglementare determină ca robinetul de admisie să se deschidă, permițând compresorului de aer să producă gaz; Când presiunea atinge limita superioară, modulul regulator închide supapa de admisie, iar compresorul de aer intră în starea descărcată.
Iii. Defecțiuni comune și efectele lor
Defecțiuni de asamblare a supapei de admisie
Blocarea miezului de supapă: Datorită contaminării petrolului, acumulării impurităților sau îmbătrânirii sigiliilor, supapa nu poate fi deschisă / închide complet, ceea ce duce la o producție insuficientă de gaze sau o scădere rapidă a presiunii în timpul funcționării descărcate.
Sigilare slabă: scurgeri atunci când supapa este închisă, provocând un consum crescut de energie în timpul funcționării descărcate și funcționarea continuă la ralanti a unității principale.
Eșecul arcului: care duce la blocarea acțiunii valvei sau la deschiderea/închiderea anormală, afectând stabilitatea volumului de admisie.
Defecțiuni ale modulului de reglementare
Eșecul electromagnetic al supapei direcționale: incapabil să primească sau să execute semnale de control, ceea ce face ca supapa de admisie să nu funcționeze (întotdeauna închis sau deschis).
Anomalia de detectare a presiunii: modulul judecă greșit presiunea sistemului, determinând încărcarea / descărcarea frecvent a compresorului de aer, crescând consumul de energie și uzura mecanică.
Blocarea căii de aer: blocare sau scurgere pe calea aerului de conducere, ceea ce duce la lent sau eșec al funcționării valvei de admisie.
Iv. Întreținere și înlocuire puncte cheie întreținere zilnică
În mod regulat (la fiecare 2000-4000 ore), inspectați curățenia ansamblului supapei de admisie, îndepărtați petele de ulei și impuritățile și asigurați-vă că miezul supapei funcționează flexibil.
Verificați dacă sigiliile (cum ar fi inelele O, scaunele de supapă) sunt îmbătrânite și înlocuiți-le la timp pentru a asigura performanța de etanșare.
Inspectați supapele electromagnetice și interfața de gaz a modulului de reglare pentru scurgeri, asigurând că presiunea de conducere este normală (de obicei 0,4-0,6 MPa).
Precauții de înlocuire

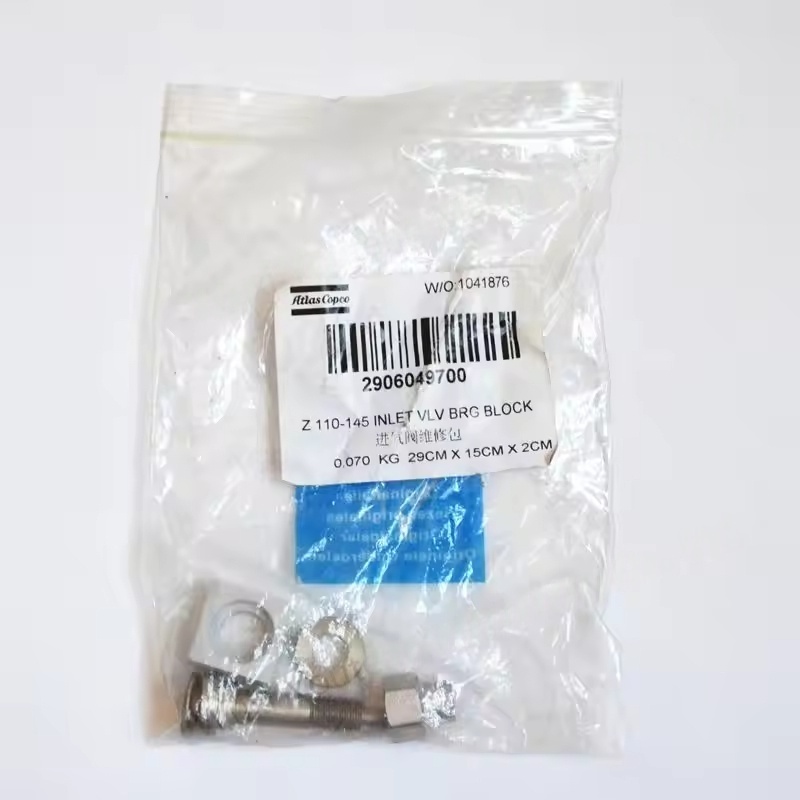

Este necesar să selectați componente originale din fabrică care să se potrivească cu seria Z110-145 (cum ar fi numărul de asamblare a supapei de admisie și numărul modulului de regulator pot fi obținute prin intermediul manualului de echipament sau la anchetele oficiale), asigurând compatibilitatea parametrilor de mărime și presiune.
Înainte de înlocuire, mașina trebuie să fie închisă și depresurizată pentru a elibera aerul comprimat în sistem, evitând funcționarea presiunii.
După instalare, este necesar să se efectueze depanarea: testați dacă comutarea de încărcare/descărcare este lină și dacă controlul presiunii se află în intervalul setat (cum ar fi presiunea de încărcare 0,7 MPa, descărcarea presiunii de 0,85 MPa, în funcție de condițiile de lucru specifice).
