Tipuri și aplicații principale

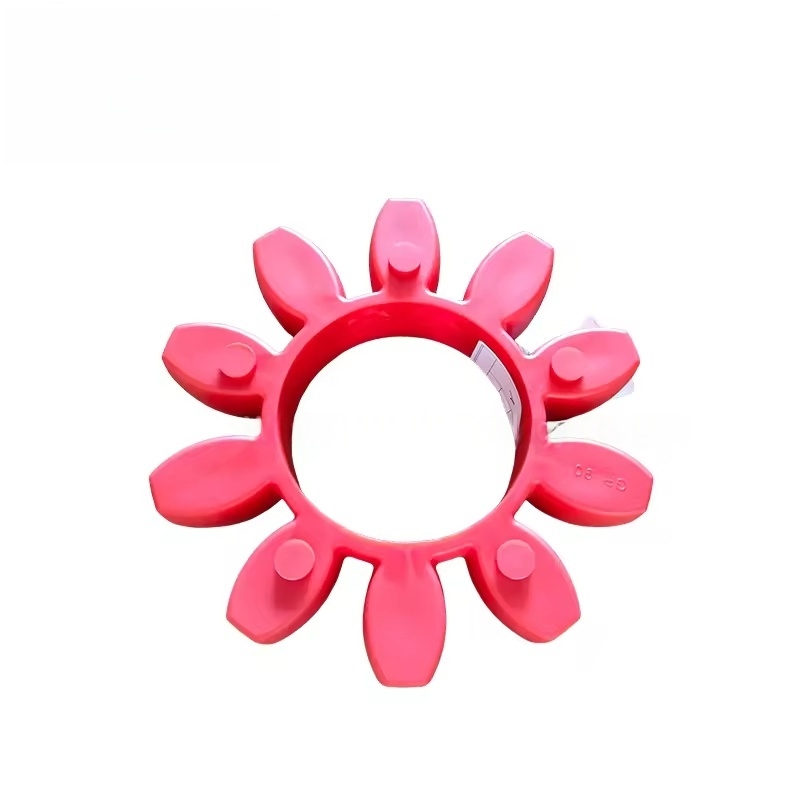

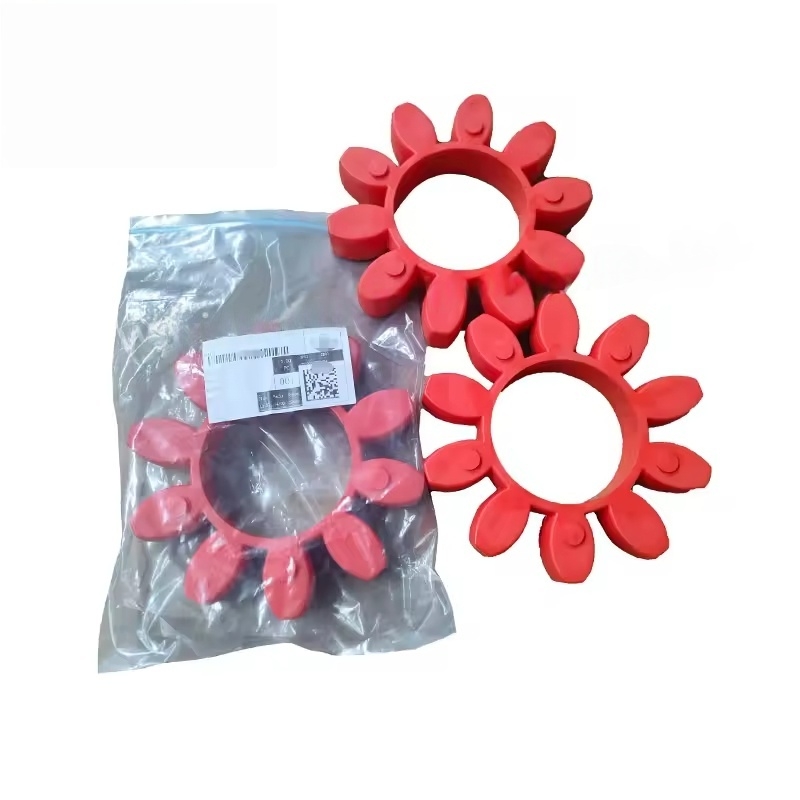

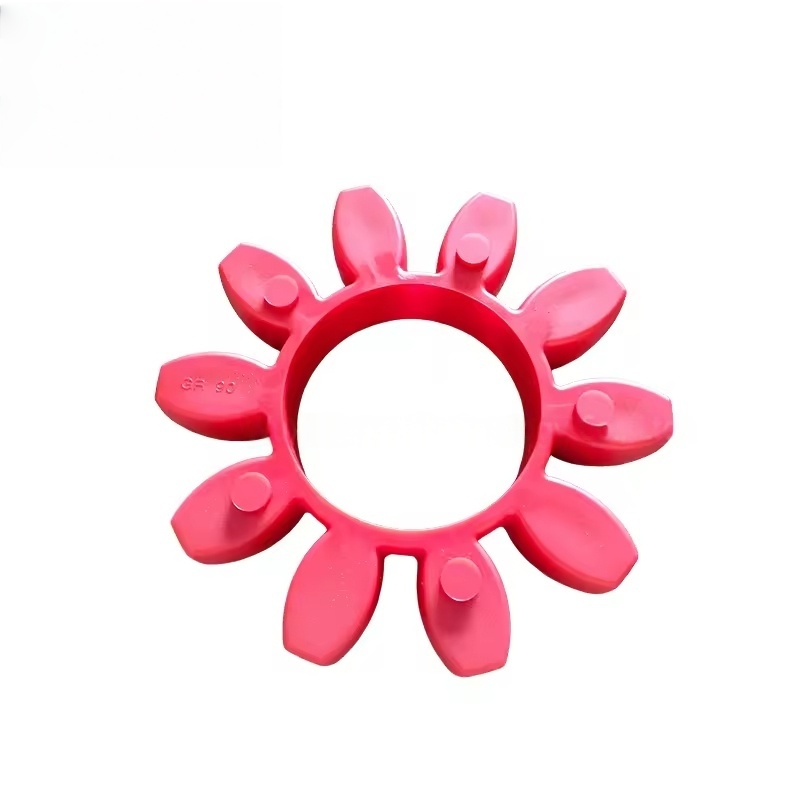

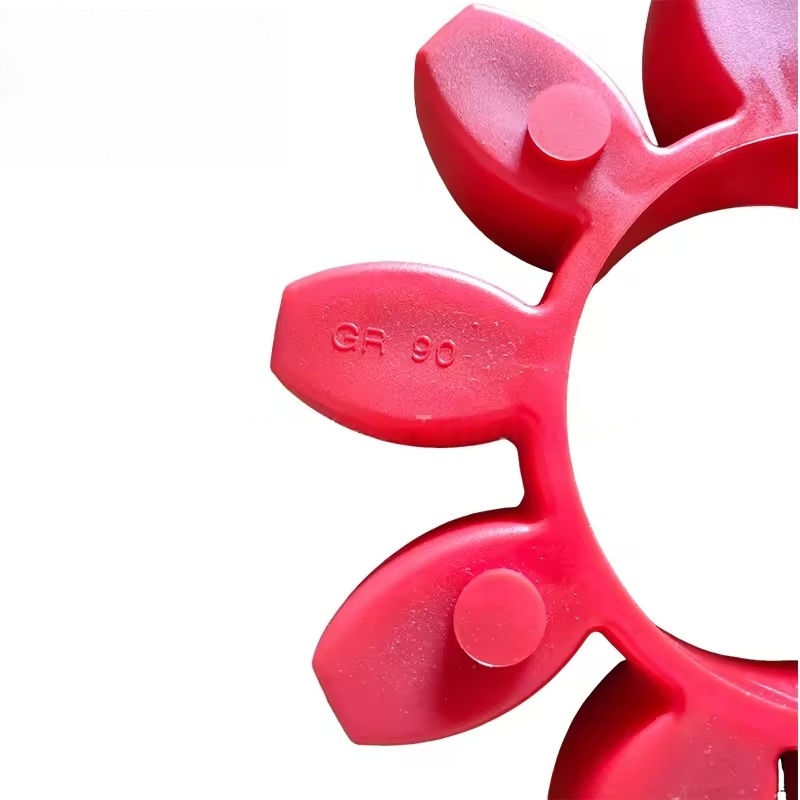

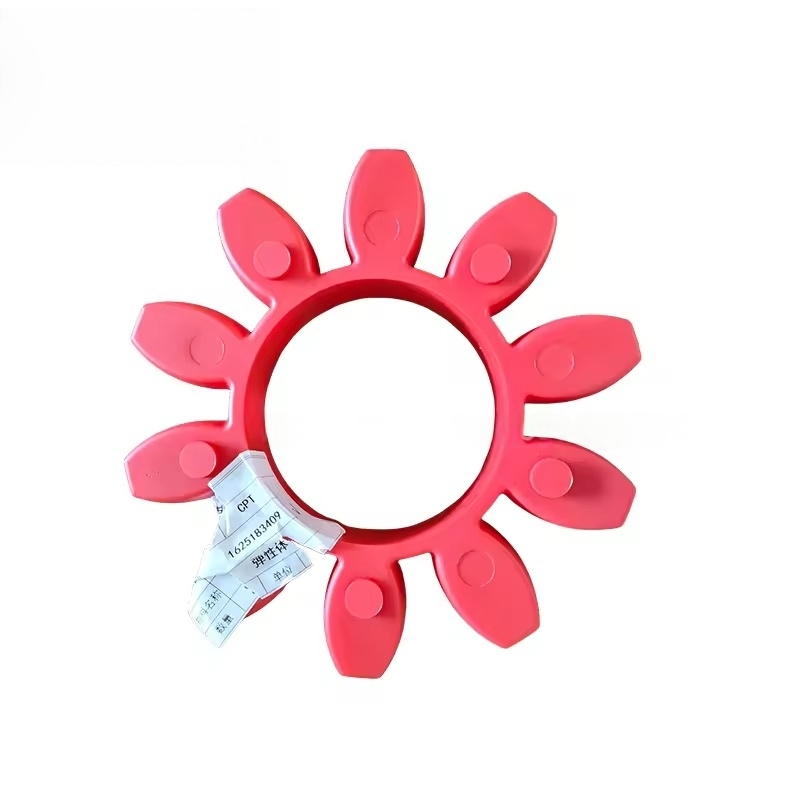

Cuplare elastică
Cel mai frecvent tip: utilizat pe scară largă în compresoare de aer cu șurub de dimensiuni mici și mijlocii (cum ar fi seria GA), constând din două cuplaje jumătate și un corp elastic intermediar (din cauciuc sau poliuretan).
Caracteristici:
Are o anumită elasticitate, capabilă să absoarbă abaterile de instalare între motor și unitatea principală (axială, radială și unghiulară).
Reduce transmisia vibrațiilor, scade zgomotul de funcționare și protejează rulmenții motorului și unității principale.
Structura simplă, întreținerea ușoară și corpul elastic pot fi înlocuite separat atunci când este purtat.
Cuplare rigidă
Scenarii de aplicare: câteva modele de transmisie de dimensiuni mari sau extrem de precise. Compus din componente de conectare rigide metalice.
Caracteristici:
Fără capacitate de compensare elastică, care necesită o coaxialitate extrem de ridicată între motor și unitatea principală.
Transmisie ridicată a cuplului, potrivită pentru modele de mare putere, dar cerințe stricte pentru precizia instalării.
Cuplarea diafragmei
Scenarii de aplicare: unele unități de înaltă calitate sau pe scară largă. Folosind diafragme metalice ca element elastic.
Caracteristici:
Rezistent la temperaturi ridicate și contaminare cu ulei, durată de viață lungă, potrivită pentru condiții dure.
Poate compensa anumite abateri, menținând în același timp o precizie ridicată a transmisiei. Funcția de bază
Transmisia cuplului: Transferați eficient puterea de rotație a motorului către unitatea principală a compresorului pentru a asigura funcționarea normală a unității principale.
Compensarea abaterii: permite o mică abatere de instalare între motor și unitatea principală (cum ar fi deplasarea cauzată de modificările de temperatură sau vibrații), evitând deteriorarea componentelor din cauza stresului rigid.
Izolarea vibrațiilor: absoarbe vibrațiile prin elemente elastice, reduce transmisia vibrațiilor între motor și unitatea principală și extinde durata de viață a echipamentului.
Protecția supraîncărcării: Proiectarea elastică a corpului unor cuplaje are o funcție de pauză de suprasarcină pentru a preveni deteriorarea motorului sau a unității principale din cauza supraîncărcării instantanee.
Defecțiuni comune și semnale de înlocuire
Manifestări de eroare:
Vibrația anormală sau zgomotul anormal apare în timpul funcționării (cum ar fi sunetele de impact metalic, zgomotele de înaltă frecvență).
Crăpăturile elastice ale corpului, uzura sau îmbătrânirea (manifestată ca fisuri de suprafață, schimbări de duritate).
Dezlegarea sau fractura șuruburilor de conexiune de cuplare.
Motorul și unitatea principală nu sunt coaxiale, provocând uzura sau supraîncălzirea cuplajului.
Momentul de înlocuire:
Când corpul elastic prezintă o uzură evidentă, fisuri sau întărirea îmbătrânirii.
Când componentele cuplajului (cum ar fi semi-cuplarea) arată deformarea, fisurile sau deteriorarea firului.
Se recomandă inspectarea și înlocuirea în funcție de starea de uzură în timpul întreținerii majore a echipamentelor (de obicei după 20.000 până la 30.000 de ore de funcționare).
Precauții de înlocuire și întreținere
Piesele originale din fabrică sunt preferate: Dimensiunile, materialele și precizia cuplajului Copco Atlas se potrivesc cu modele specifice (cum ar fi specificațiile cuplajelor pentru diferite serii de putere GA sunt diferite) și trebuie utilizate doar piese originale din fabrică pentru a evita vibrațiile sau defecțiunea de transmisie din cauza nepotrivirii mărimii.
Precizia instalării:
Când se înlocuiește, corectați cu exactitate coaxialitatea motorului și a unității principale (abaterile radiale și axiale sunt de obicei necesare a fi ≤ 0,1mm), măsurați folosind un indicator de apelare etc.
Când instalați corpul elastic, nu asigurați nicio distorsiune și strângeți uniform șuruburile la cuplul specificat.
Inspecție regulată:
Verificați starea corpului elastic, etanșeitatea șuruburilor și temperatura de funcționare în timpul întreținerii zilnice.
Opriți mașina la timp când se detectează vibrații anormale și verificați -o prompt pentru a evita extinderea defectului.
