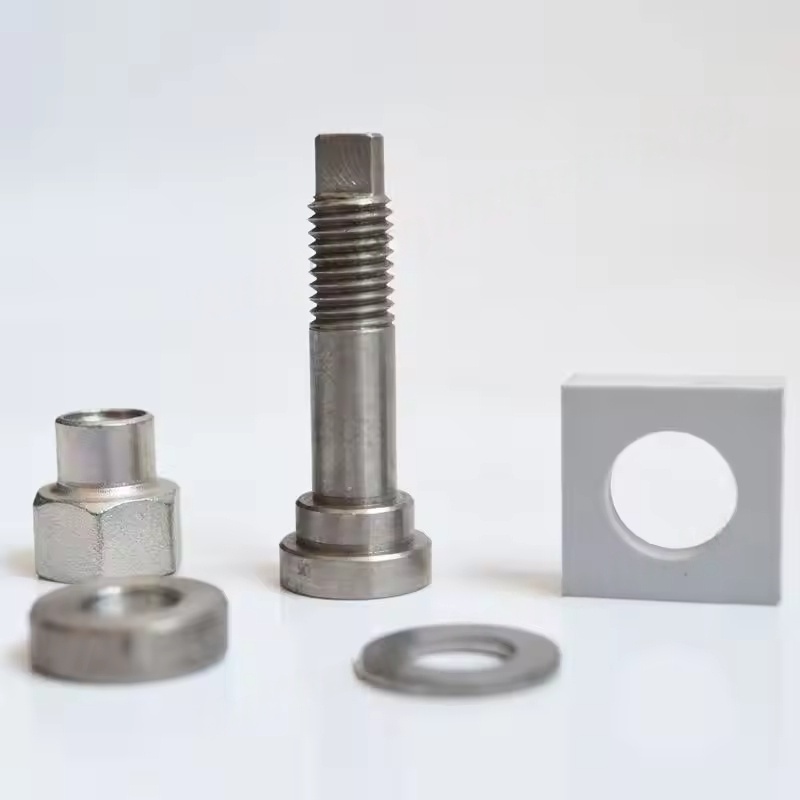

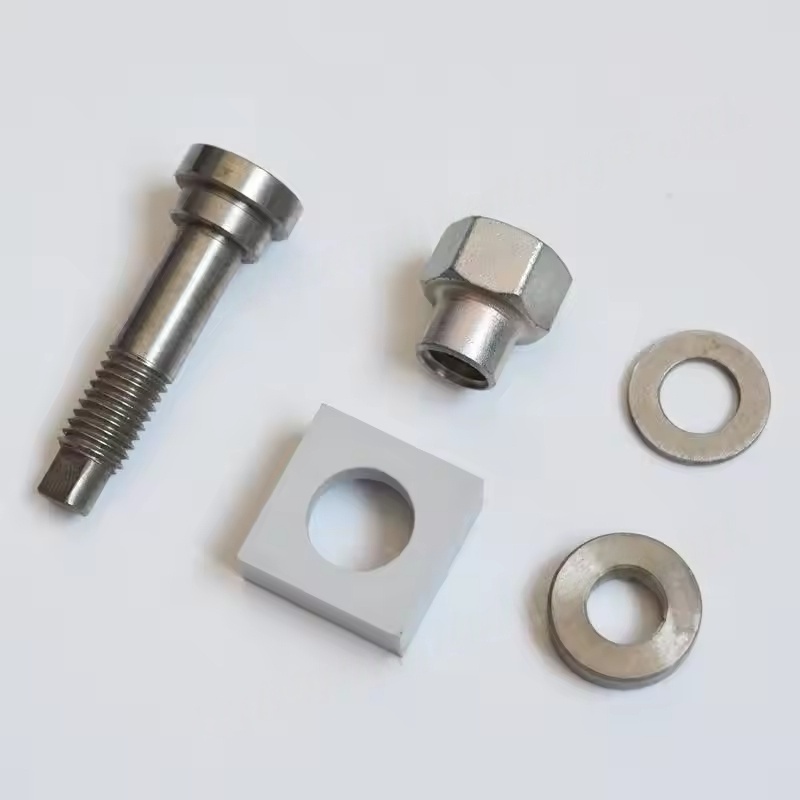

2906049700 Atlas Copco

2906049700 Atlas Copco

I. Funcția de bază a ansamblului supapei de admisie

Ansamblul valvei de admisie Z110-145 este o componentă cheie a sistemului de admisie al compresorului de aer, funcționând în principal ca:

Controlul volumului de admisie: Pe baza cerințelor de presiune a sistemului, gradul de deschidere a supapei este ajustat pentru a regla cantitatea de aer care intră în unitatea principală, permițând compresorului să funcționeze la sarcină completă.

Asigurarea performanței de etanșare: atunci când este descărcată, supapa este complet închisă pentru a preveni curgerea aerului comprimat înapoi, reducând pierderea de energie.

Protejarea unității principale: în coordonare cu modulul de reglementare, realizează o încărcare lină și evită șocul sub presiune bruscă care ar putea deteriora componente, cum ar fi rotorul și rulmenții unității principale.

Ansamblul include de obicei un corp de supapă, un miez de supapă, sigilii, arcuri și structuri de verificare și este proiectat pentru a satisface cerințele de presiune și debit ale modelelor din seria Z110-145.

Ii. Funcția și principiul de lucru al modulului de reglare a supapei de admisie

Modulul de regulator al supapei de admisie este „Centrul de control” al supapei de admisie, condus de primirea semnalelor din sistemul de control, pentru a opera supapa de admisie:

Procesarea semnalului: primirea semnalelor de presiune din sistemul compresorului de aer, determinând dacă se încarcă sau se descarcă.

Controlul acționării: prin supape direcționale electromagnetice sau componente pneumatice, controlând reglarea deschiderii / închiderii sau deschiderii / închiderii supapei de admisie.

Feedback de stare: Unele module au capacități de feedback, transmitând starea reală a supapei de admisie către controlerul principal pentru a asigura precizia controlului.

Logica sa de lucru este: Când presiunea sistemului este sub valoarea setată, modulul de reglementare determină ca robinetul de admisie să se deschidă, permițând compresorului de aer să producă gaz; Când presiunea atinge limita superioară, modulul regulator închide supapa de admisie, iar compresorul de aer intră în starea descărcată.

Iii. Defecțiuni comune și efectele lor

Defecțiuni de asamblare a supapei de admisie

Blocarea miezului de supapă: Datorită contaminării petrolului, acumulării impurităților sau îmbătrânirii sigiliilor, supapa nu poate fi deschisă / închide complet, ceea ce duce la o producție insuficientă de gaze sau o scădere rapidă a presiunii în timpul funcționării descărcate.

Sigilare slabă: scurgeri atunci când supapa este închisă, provocând un consum crescut de energie în timpul funcționării descărcate și funcționarea continuă la ralanti a unității principale.

Eșecul arcului: care duce la blocarea acțiunii valvei sau la deschiderea/închiderea anormală, afectând stabilitatea volumului de admisie.

Defecțiuni ale modulului de reglementare

Eșecul electromagnetic al supapei direcționale: incapabil să primească sau să execute semnale de control, ceea ce face ca supapa de admisie să nu funcționeze.

Anomalia de detectare a presiunii: modulul judecă greșit presiunea sistemului, determinând încărcarea / descărcarea frecvent a compresorului de aer, crescând consumul de energie și uzura mecanică.

Blocarea căii de aer: blocare sau scurgere pe calea aerului de conducere, ceea ce duce la lent sau eșec al funcționării valvei de admisie.

Iv. Întreținere și înlocuire puncte cheie întreținere zilnică

În mod regulat, inspectați curățenia ansamblului supapei de admisie, îndepărtați petele și impuritățile de ulei și asigurați -vă că miezul supapei funcționează flexibil.

Verificați dacă sigiliile sunt îmbătrânite și înlocuiți -le la timp pentru a asigura performanța de etanșare.

Inspectați valvele electromagnetice și interfața de gaz a modulului de regulator pentru scurgeri, asigurându -se că presiunea de conducere este normală.

Precauții de înlocuire

Este necesar să selectați componente originale din fabrică care se potrivesc cu seria Z110-145, asigurând compatibilitatea în parametrii de mărime și presiune.

Înainte de înlocuire, mașina trebuie să fie închisă și depresurizată pentru a elibera aerul comprimat în sistem, evitând funcționarea presiunii.

După instalare, este necesar să se efectueze depanarea: testați dacă comutarea de încărcare/descărcare este lină și dacă controlul presiunii se află în intervalul setat.
