I. Funcțiile de bază ale tamponului Atlas Copco
Tamporația de vibrații: absoarbe vibrațiile mecanice în timpul funcționării compresorului de aer (cum ar fi vibrațiile periodice ale motorului și ale unității principale), împiedicând transmiterea vibrațiilor către conductă, bază sau alte echipamente și reducând riscul de rezonanță.
Atenuarea impactului: bufferile forței de impact instantanee în timpul modificărilor de pornire, oprirea sau încărcarea (cum ar fi inversarea pistonului a compresoarelor de aer reciproc sau încărcarea și descărcarea compresoarelor cu șuruburi), protejarea componentelor de conectare (cum ar fi interfețele conductelor, șuruburile).
Atenuarea pulsării presiunii: reduce fluctuațiile de presiune ale conductei în timpul fluxului de aer comprimat (în special impulsurile de evacuare ale compresoarelor de aer reciproc), stabilizează presiunea sistemului și reduce oboseala și deteriorarea conductelor.
Reducerea zgomotului: reduce zgomotul generat de vibrații prin deformare elastică sau amortizare (cum ar fi sunetul de impact al pieselor metalice, zgomotul de pulsare a fluxului de aer).
Ii. Tipuri comune și scenarii de aplicații ale tamponului Atlas Copco
Conform obiectului și principiului de tamponare, componentele de tamponare a compresorului de aer sunt împărțite în principal în următoarele tipuri:
1. Atlas Copco Buffer Vibrații Mecanice Componente de tamponare

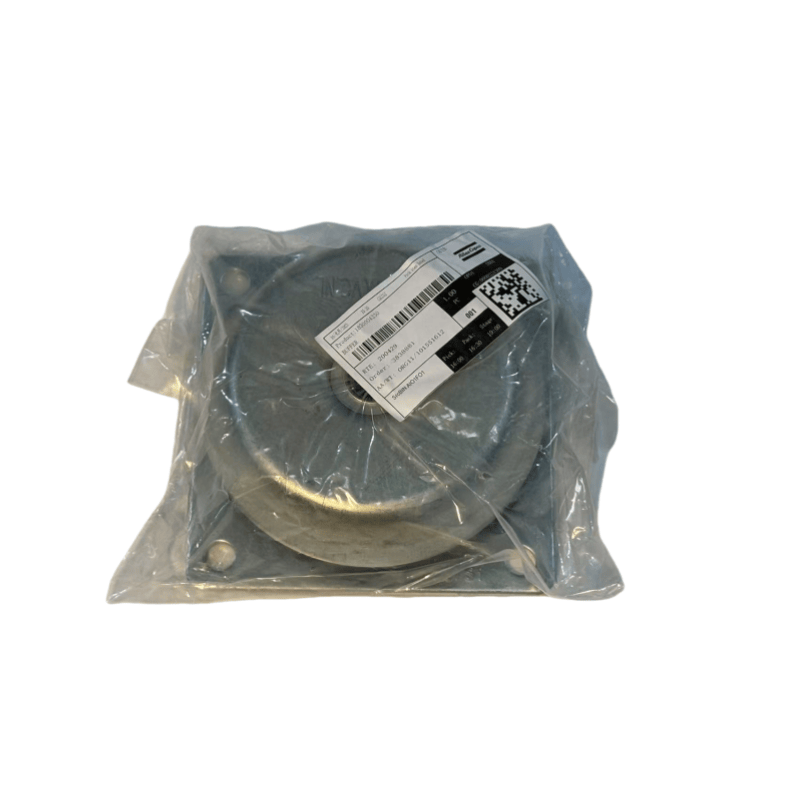

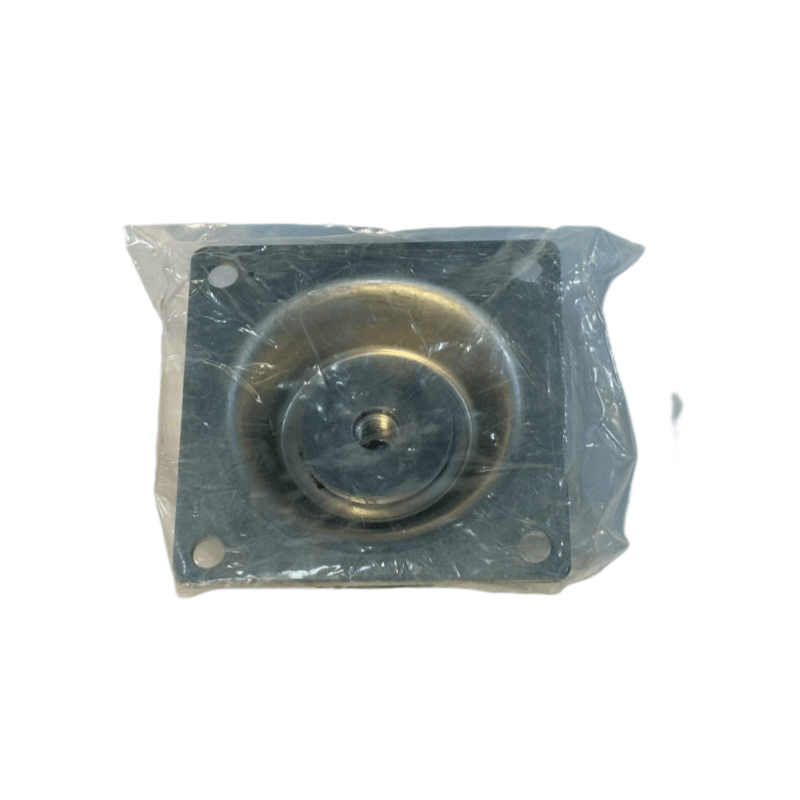

Amortizoare de șoc din cauciuc / amortizoare
Structura: confecționată din cauciuc natural, cauciuc nitril (rezistent la ulei) sau cauciuc cloropren, în mare parte în bloc, inel sau structură compozită cu rame metalice (pentru a îmbunătăți capacitatea de încărcare).
Aplicație: Instalată între unitatea principală a compresorului de aer, motorului și bazei, care absorb vibrațiile prin deformarea elastică a cauciucului (cum ar fi baza întregii mașini a compresorului cu șurub, suportul motorului compresorului pistonului).
Caracteristici: costuri reduse, instalarea ușoară, potrivită pentru vibrații de frecvență medie și joasă (10-100Hz), cu un interval de temperatură de obicei -30 până la 80 ℃.
Amortizoare de primăvară
Structura: compusă din arcuri metalice (arcuri cu șuruburi, arcuri cu discuri) și cauciuc, cu arcul oferind forța principală de tamponare și rezonanța care suprimă cauciuc.
Aplicație: compresoare de aer mari sau echipamente cu vibrații severe (cum ar fi compresoare de aer mobil), cu o capacitate puternică de încărcare (până la mai multe tone), potrivite pentru vibrații de amplitudine mare de frecvență joasă.
2. Atlas Copco Buffer Pipeline Componente de tamponare
Îmbrăcăminte / burduf de țeavă
Structura: burduf de metal (material de oțel, rezistent la presiune de înaltă presiune) sau furtunuri de cauciuc de înaltă presiune (strat interior de cauciuc rezistent la ulei, strat exterior de armare de sârmă din oțel țesut), cu interfețe filetate sau flanșate la ambele capete.
Aplicație: Conexiuni de conducte între ieșirea compresorului de aer și rezervorul de depozitare, uscător, deplasarea absorbantă cauzată de expansiunea termică și contracția sau vibrațiile conductei, evitând ruperea conexiunilor dure (cum ar fi adăugarea de burduf la portul de evacuare a compresoarelor de aer reciproc din cauza vibrațiilor pulsante).
Parametri: Presiunea de lucru trebuie să corespundă presiunii sistemului (de obicei 0,8-1,6MPa, modelele de înaltă presiune pot atinge 10MPa sau mai mult), rezistența la temperatură este selectată pe baza temperaturii medii (furtunuri de cauciuc ≤ 120 ℃, burduf de metal ≤ 300 ℃).
Tampon de pulsare (acumulator de aer)
Structura: un recipient sigilat, despărțit intern în camere de gaz și camere lichide (partea de aer comprimat) de o diafragmă sau de aer, folosind compresibilitatea gazului pentru a absorbi pulsiunile de presiune.
Aplicație: conducte de evacuare a compresoarelor de aer reciproc, atenuarea fluctuațiilor de presiune cauzate de evacuarea periodică (cum ar fi pulsul de presiune cauzat de fiecare cursă a compresorului pistonului), stabilizând presiunea de alimentare a echipamentului din aval.
3. Atlas Copco Componente tampon între tampoane
Tampoane tampon / mâneci tampon
Structura: confecționată din poliuretan, nylon sau cauciuc tare, în foaie, inel sau formă de mânecă.
Aplicație:
În scădere între șuruburi: așezată între capul șurubului și suprafața echipamentului pentru a reduce slăbirea șuruburilor induse de vibrații, evitând în același timp uzura cauzată de contactul cu metal direct (cum ar fi plăcuțele tampon pentru șuruburile capului de cilindru).
Garnitură între părți în mișcare: cum ar fi mânecile tampon între lamele glisante ale compresorului cu șurub și sloturile rotorului, reducând zgomotul de șoc și uzura în timpul alunecării lamei.
Cuplarea componentelor tampon
Structura: pin elastic (cauciuc sau material poliuretan), 梅花形 corp elastic ， utilizat în cuplarea dintre motor și unitatea principală a compresorului de aer. Funcție: În timp ce transmite cuplul, de asemenea, tamponează abaterile radiale și axiale între cei doi arbori și absoarbe cuplul de impact în timpul pornirii (cum ar fi pad -ul 梅花 în cuplarea elastică a mașinii cu șurub).
Iii. Parametrii cheie și baza de selecție a tamponului Atlas Copco
Capacitate de încărcare: Selectați pe baza încărcăturii purtate de componenta tampon (cum ar fi pad-ul de șoc trebuie să se potrivească cu greutatea echipamentului ，, iar furtunul trebuie să reziste la presiunea sistemului) pentru a evita deformarea sau ruperea din cauza supraîncărcării.
Coeficientul elastic ： Trebuie să se potrivească cu frecvența de vibrație pentru a evita rezonanța (cum ar fi frecvența naturală a amortizorului ar trebui să fie mai mică de 1/√2 din frecvența de vibrație a echipamentului).
Compatibilitatea media ： Când este în contact cu aerul comprimat sau uleiul de lubrifiere ， selectați materiale care sunt rezistente la ulei și îmbătrânire (cum ar fi cauciucul nitril ， oțel inoxidabil) pentru a evita defecțiunea coroziunii.
Adaptabilitatea mediului ： În condiții de temperatură ridicată (cum ar fi în apropierea portului de evacuare) ， selectați materiale care sunt rezistente la temperaturi ridicate (cum ar fi cauciucul siliconic ， burduf metalic) ； În medii umede ， Luați în considerare prevenirea ruginei (cum ar fi piese metalice galvanizate).
Iv. Întreținerea și eșecul judecății atlasului buffer copco
Inspecție regulată ：
Pad de șoc / amortizor de șoc ： Observați pentru fisuri ， întărirea ， deformarea (cum ar fi îmbătrânirea cauciucului și pierderea elasticității) ， și măsurați cantitatea de vibrație a echipamentului (instrumentul de vibrație poate fi utilizat pentru detectare ， înlocuirea este necesară dacă valoarea depășește standardul).
Furtun / burduf ： Verificați dacă sunt scurgeri ， daune ， scurgeri de interfață ， și pentru fisurile de sudură în burduful metalic.
Tampon tampon / corp elastic ： Verificați uzura (cum ar fi dacă placa cuplajului a fost aplatizată sau sfâșiată).
Cauze de eșec ：
Îmbătrânirea ： Componentele de cauciuc sunt afectate de schimbările de temperatură și de ceața de ulei pentru o lungă perioadă de timp ， rezultând întărirea și fisurarea (durata de viață este de obicei 1-3 ani ， în funcție de mediu).
Supraîncărcare ： depășind presiunea sau greutatea de încărcare nominală ， provocând o deformare permanentă (cum ar fi izbucnirea furtunului din cauza suprapresiunii).
Instalare incorectă ： Dacă amortizorul nu este instalat pe orizontală ， va fi supus unei forțe inegale ， sau dacă furtunul are o rază de îndoire prea mică ， va provoca uzură locală.
Ciclul de înlocuire ：
Componente tampon pe bază de cauciuc ： Este recomandat să inspectați la fiecare 1-2 ani ， și să le înlocuiți la timp dacă se găsesc semne de îmbătrânire ；
Componente tampon pe bază de metal (cum ar fi burduful) ： Inspectați la fiecare 3-5 ani ， și extindeți utilizarea dacă nu există daune evidente.
