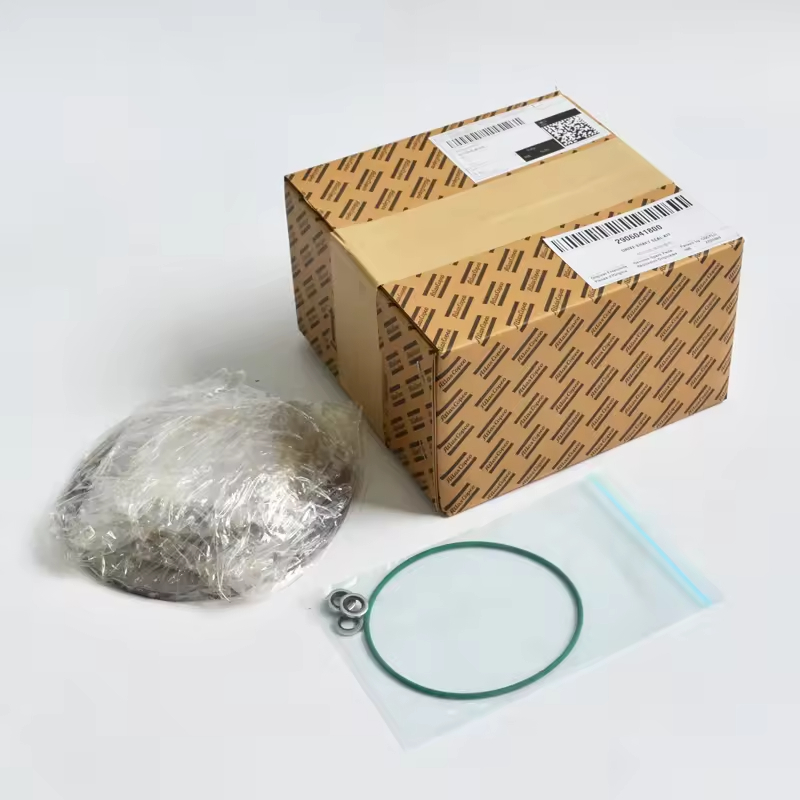

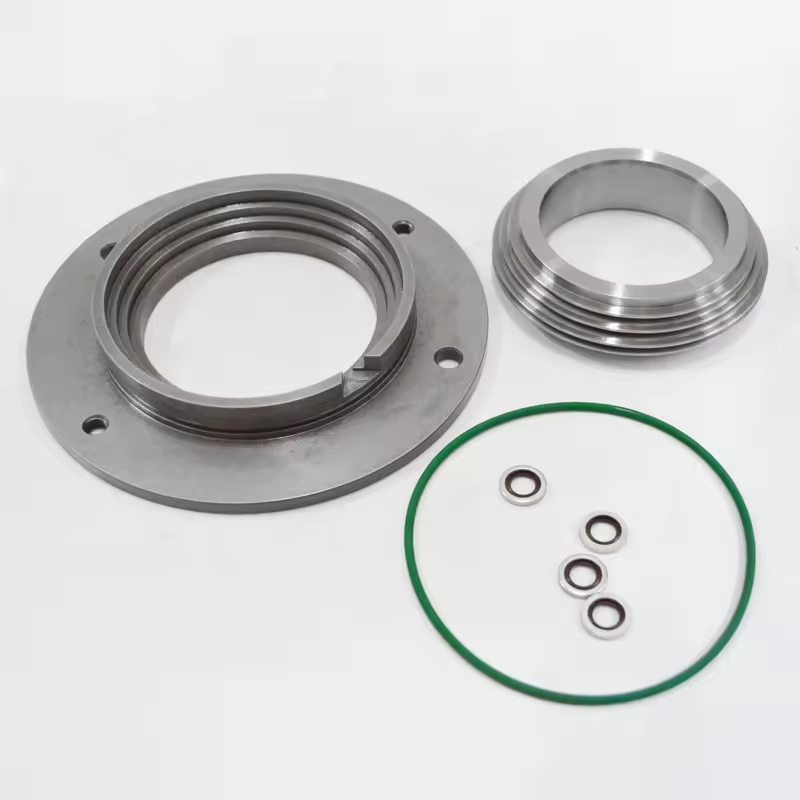

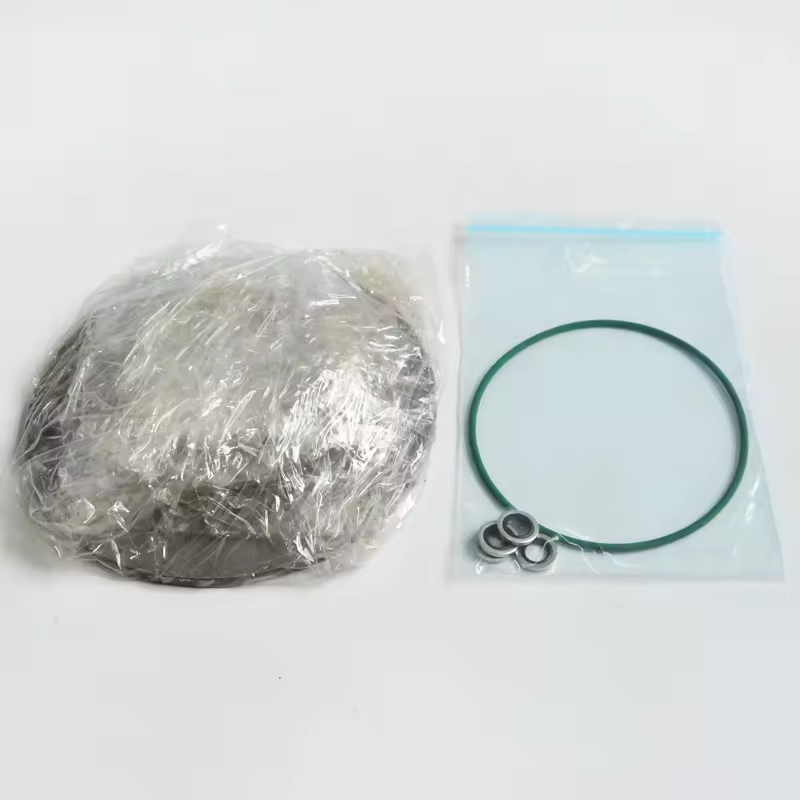

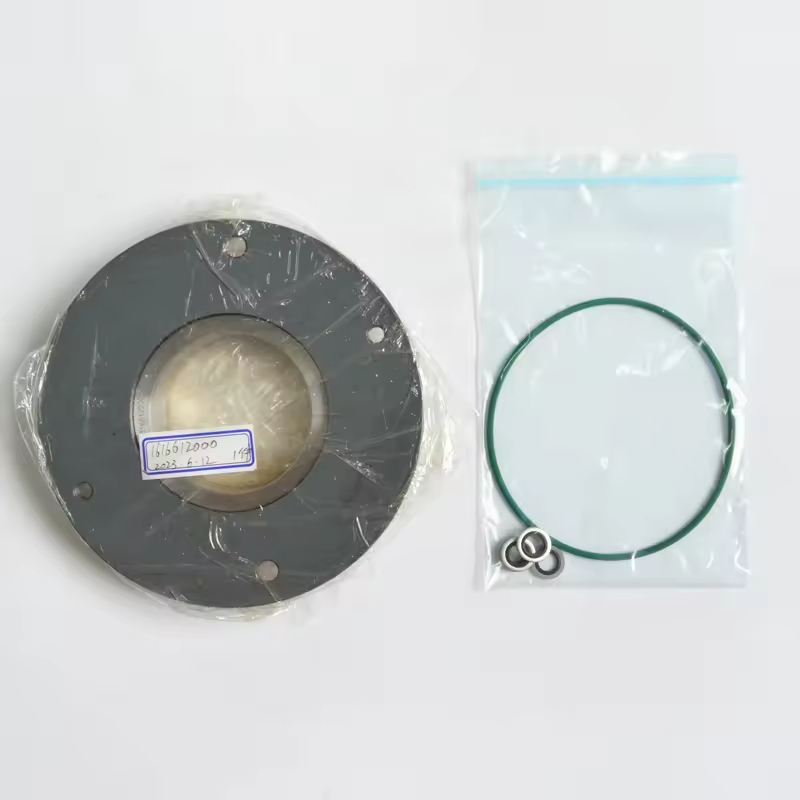

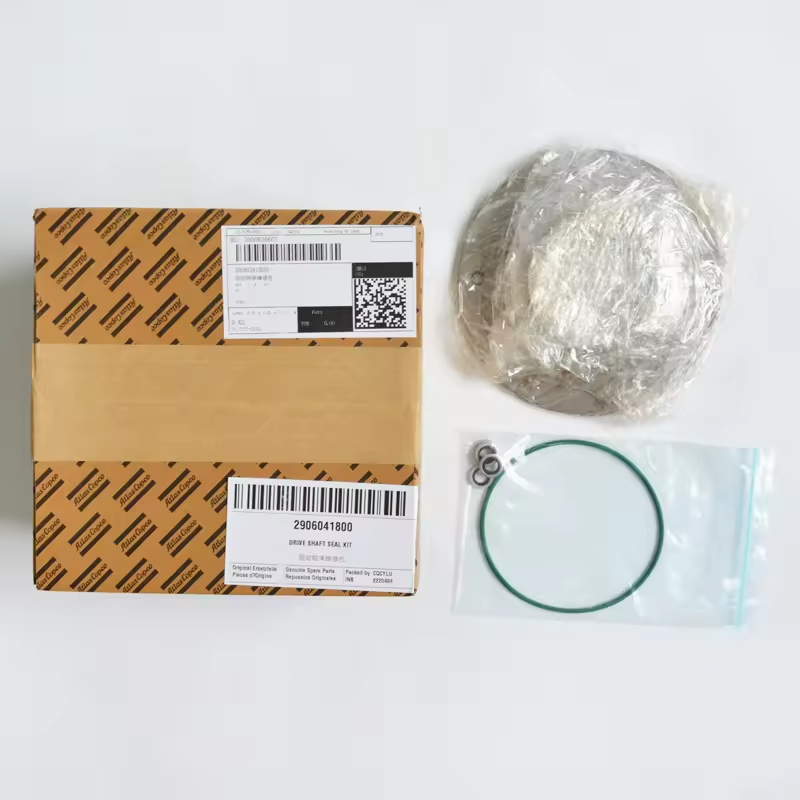

Componentele de bază ale kitului de etanșare a arborelui de transmisie pentru compresoarele de aer Atlas Copco
În funcție de model, acesta include de obicei:
Garnitură principală de ulei (garnitură de ulei de cauciuc încadrat sau garnitură de ulei politetrafluoroetilen, rezistent la ulei, rezistent la temperatură)
Sigiliu de praf (previne intrarea impurităților externe)
Bucsa magnetică (unele modele sunt echipate, reducând uzura directă între arbore și sigiliu)
O inel O sau garnitură de etanșare (etanșare auxiliară, potrivită pentru suprafața de instalare a carcasei)
Instrumente de instalare (unele kituri originale conțin demontare specială și mâneci de asamblare)
Caracteristici ale aplicației și cerințe tehnice
Compatibilitatea materială:
Modele lubrifiate cu ulei (cum ar fi seria GA): Garniturile de ulei folosesc în mare parte cauciuc nitril (NBR) sau fluororubber (FKM), capabil să reziste uleiului mineral și temperaturi de lucru de 100-120 ℃
Modele fără ulei (cum ar fi seria ZR): Utilizați materiale EPDM de calitate alimentară sau PTFE pentru a evita contaminarea aerului comprimat
Unitățile mari (cum ar fi GA90 și mai sus) pot utiliza o structură de etanșare combinată pentru a echilibra scenarii de înaltă presiune și viteză de rotație ridicată
Parametri de performanță:
Diametrul arborelui aplicabil: în funcție de specificația arborelui de transmisie, intervalul comun este φ25-φ60mm
Presiunea de lucru: în general rezistă la 0-16BAR (modele standard) sau presiune mai mare (modele de înaltă presiune)
Adaptare rapidă: îndeplinește cerințele dinamice de etanșare sub viteza de rotație nominală a compresorului (în general 1500-3000rpm)
Puncte de înlocuire și întreținere
Potrivirea modelului:
Este necesar să selectați cu strictețe modelul de compresor de aer (cum ar fi GA11, GA37, GX7, etc.) și specificația arborelui de transmisie. Dimensiunile de etanșare ale diferitelor serii variază foarte mult
Se recomandă să ne referim la numărul de serie al mașinii pentru a interoga numărul original al piesei din fabrică pentru a se asigura că structura buzelor a sigiliului de ulei și a adâncimii de instalare se potrivește
Precauții de instalare:
Înainte de înlocuire, goliți uleiul de lubrifiere, curățați suprafața arborelui și scaunul de instalare, îndepărtați semnele de uzură sau burrele
Când instalați, utilizați instrumente speciale pentru a apăsa, evitați deformarea buzei de etanșare a uleiului (interzice strict bătaia)
Buza trebuie să fie acoperită cu o cantitate mică de ulei lubrifiant curat (modele de ulei) sau grăsime lubrifiantă specială (modele fără ulei)
