I. cuplaje pentru compresor (utilizat pentru transmisia echipamentelor)
Folosit pentru conectarea motorului compresorului cu unitatea principală (cum ar fi rotorii cu șuruburi, componentele pistonului etc.), pentru a transfera cuplul și a compensa erorile de instalare. Principalele caracteristici sunt următoarele:
1.. Tipuri și structuri comune
Cuplaje elastice: cea mai utilizată puterea de transmisie prin elastomeri de cauciuc sau poliuretan, capabile să absoarbă vibrații, impacturi de tamponare și să compenseze abateri axiale, radiale și unghiulare (cum ar fi forma de flori de planuri și cuplaje elastice în formă de gheare utilizate în mod obișnuit în mașinile cu șurub din seria GA).
Cuplaje rigide ： Potrivit pentru scenarii de instalare de înaltă precizie ， fără capacitate de tamponare ，, dar cu o eficiență de înaltă transmisie ， permițând doar abateri minore (mai puțin utilizate în compresoare convenționale ， mai des utilizate în condiții speciale).
Cuplaje cu diafragmă ： Utilizarea diafragmelor metalice ca element elastic ， rezistent la temperaturi ridicate și contaminare cu ulei ， adecvat pentru compresoare mari cu viteză de rotație ridicată și cuplu ridicat ， cu o capacitate puternică de compensare și mai puțin întreținere.
2. Funcții de bază
Transfer precis puterea motorului către unitatea principală a compresorului ， asigurând pierderi minime de energie.
Absoarbă vibrațiile și impactul în timpul funcționării echipamentului ， Protejarea componentelor de precizie, cum ar fi motoarele și rulmenții.
Compensați erorile de coaxialitate în timpul instalării (axial ， radial ， și unghiular) ， evitând stresul suplimentar.
3. Defecțiuni și întreținere
Probleme comune ： Îmbătrânirea / ruperea elastomerilor (rezultând un zgomot anormal ， vibrații crescute) ， șuruburi de conectare libere (provocând funcționare excentrică) ， fisuri de oboseală în diafragme (mai probabil să apară sub sarcină mare).
Puncte de întreținere ：
Inspecție regulată (la fiecare 1000-2000 de ore) ： Verificați dacă elastomerii sunt purtați ， dacă șuruburile sunt strânse ， și dacă cuplarea are mișcare radială.
Ciclul de înlocuire ： Elastomerii se înlocuiesc de obicei la fiecare 2-3 ani sau conform manualului ，, în timp ce componentele metalice cu fisuri trebuie înlocuite imediat.
Cerințe de instalare ： După înlocuire ， coaxialitatea trebuie recalibrată (de obicei abaterea radială ≤ 0,1mm ， abatere unghiulară ≤ 0,1 °/m) ， altfel ， este predispusă la uzura timpurie a rulmenților.

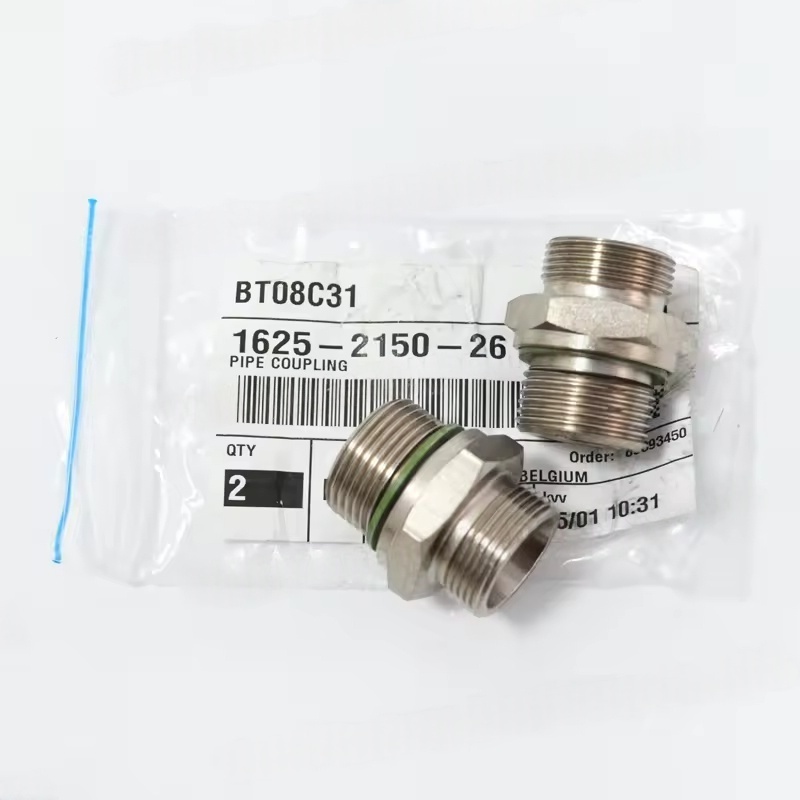

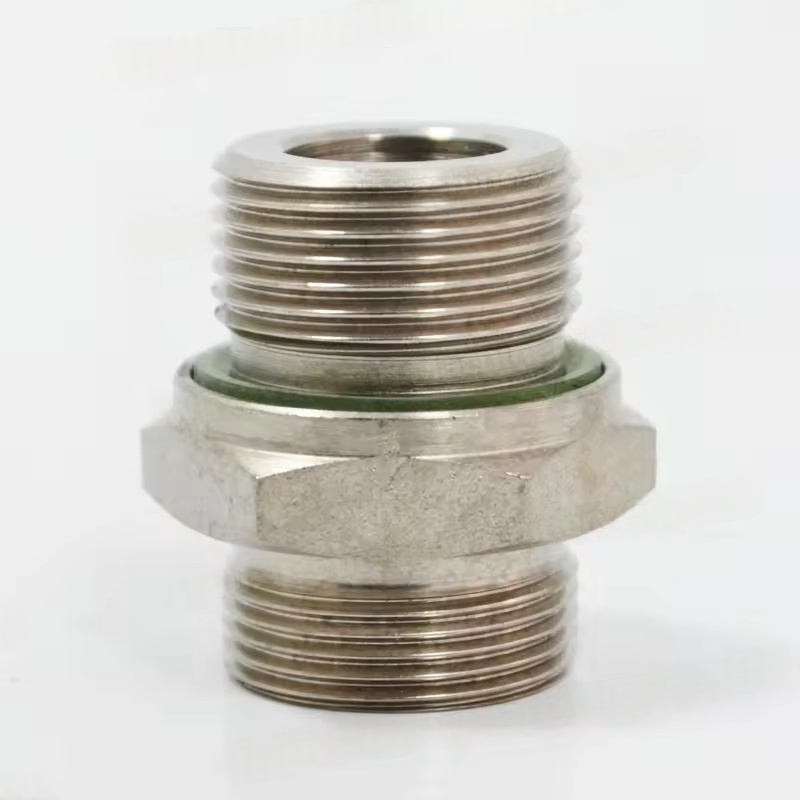

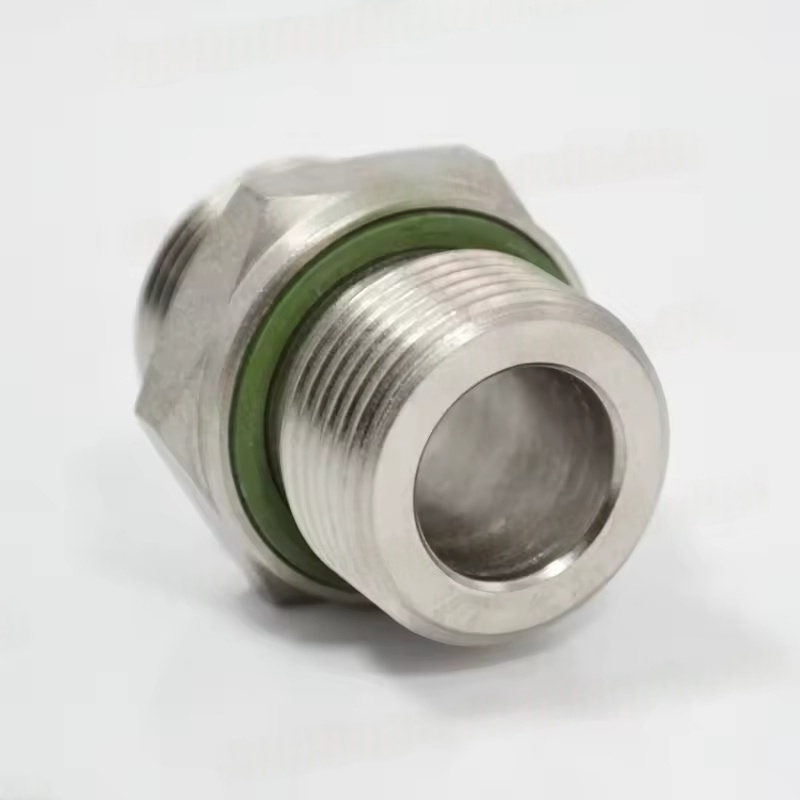

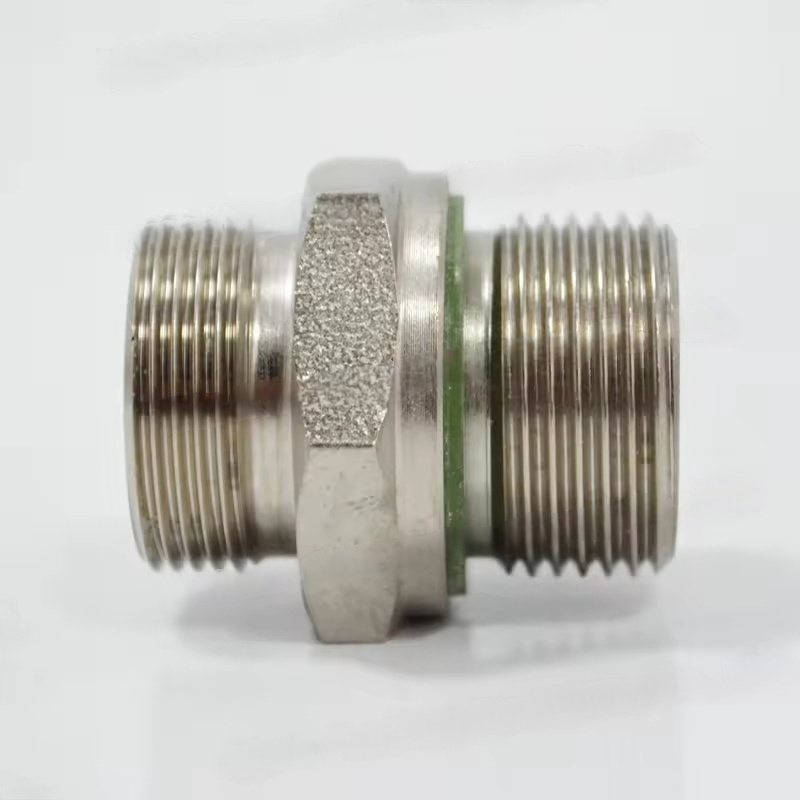

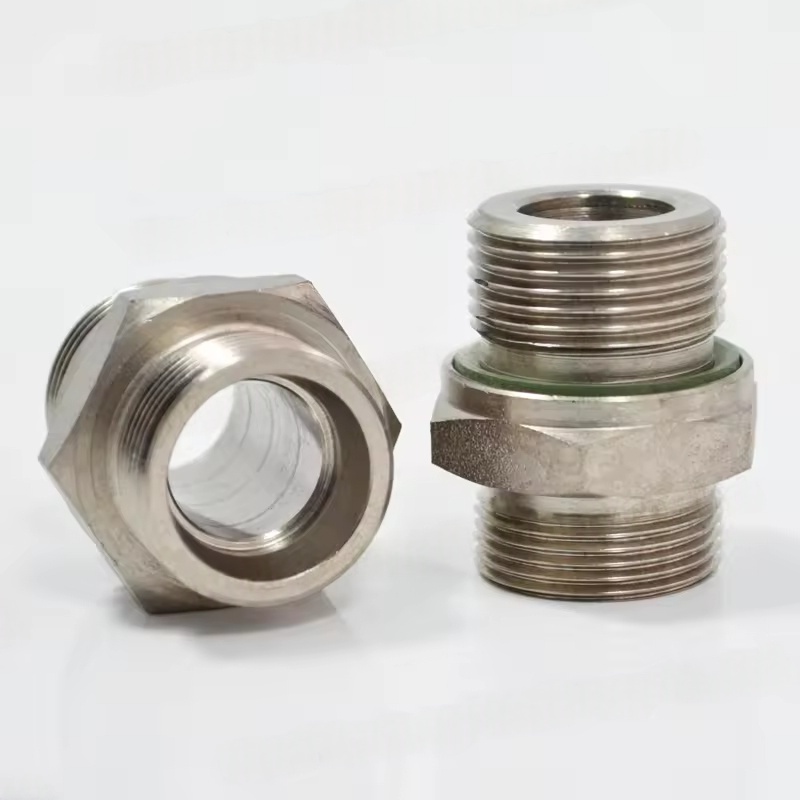

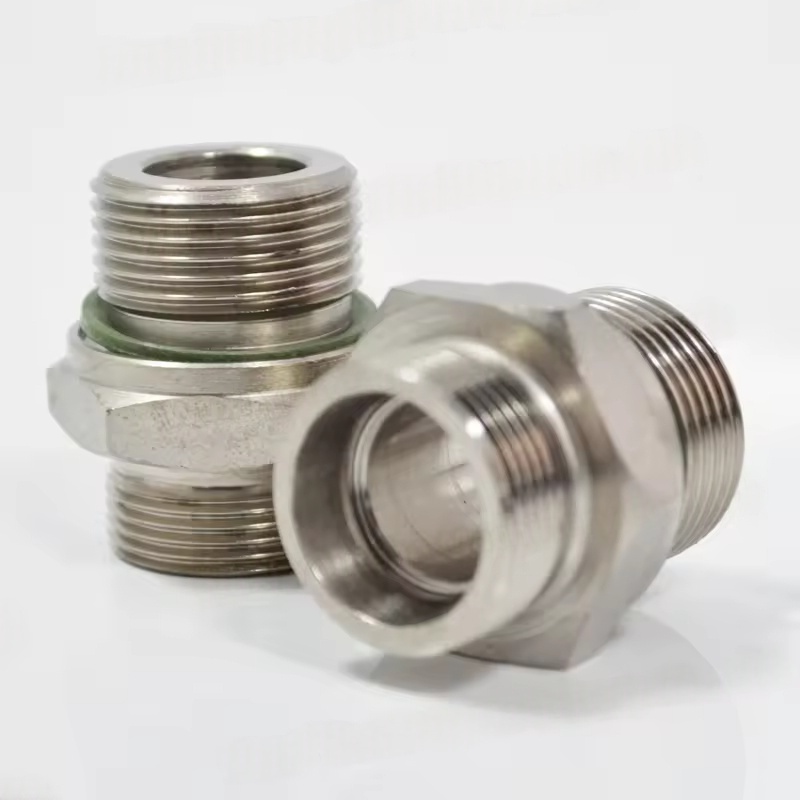

Ii. Cuplaje de țeavă (utilizate pentru conexiunea sistemului)
Utilizat pentru conectarea conductelor, cum ar fi conductele de evacuare a compresorului și conductele de apă de răcire ， în principal pentru a sigila ， compensați deplasarea conductelor ， și reduceți transmisia vibrațiilor.
1.. Tipuri comune și scenarii aplicabile
Cuplaje de țeavă flexibilă ：
Îmbrăcăminte de expansiune a cauciucului ： Potrivit pentru gaze de joasă presiune sau conducte de apă ， capabile să compenseze deplasarea cauzată de expansiunea termică și contracția conductei ， în timp ce absoarbe vibrațiile și prevenirea concentrației de tensiune cauzate de conexiunea rigidă.
Cuplaje de burduf din metal ： Potrivit pentru conducte de evacuare la temperatură și de înaltă presiune (cum ar fi conductele principale pentru aerul comprimat) ， cu o rezistență excelentă la temperatură și presiune ， capacitate mare de compensare ， și performanță bună de sigilare.
Conectori de țeavă rigidă ：, cum ar fi conexiunile de flanșă (cu garnituri de etanșare) ， adecvate pentru secțiuni de conducte fixe ， care necesită o coaxialitate strictă ， fără capacitate de compensare.
2. Funcții de bază
Asigurați -vă etanșitatea / etanșitatea conexiunii conductei ， Prevenirea scurgerilor de aer comprimat și a apei de răcire.
Compensați deplasarea cauzată de modificările de temperatură (cum ar fi fluctuațiile în temperatura de evacuare a compresorului) sau vibrațiile echipamentului.
Blocați transmiterea vibrațiilor echipamentului către sistemul de conducte ， evitarea rezonanței conductelor sau a fracturii de oboseală.
3. Puncte de întreținere
Inspecție regulată a suprafețelor de etanșare pentru scurgeri (cum ar fi testarea apei săpun) ， îmbătrânirea și fisurarea pieselor de cauciuc ， și coroziunea sau deformarea burdufului metalic.
Evitați întinderea excesivă sau compresia ： Capacitatea de compensare a cuplajelor flexibile este limitată ， depășirea intervalului va duce la deteriorarea prematură.
Potriviți cu mediul ： Conductele de evacuare trebuie să utilizeze materiale rezistente la ulei și temperaturi ridicate ， și conductele de apă trebuie să ia în considerare rugina și prevenirea coroziunii.
