1. Funcții de bază și scenarii de aplicație
Valva solenoidului controlează opțiunea bobinei electromagnetice prin controlul electromagnetic, conducând miezul supapei interne să se deplaseze, deschizând astfel sau închiderea pasajului fluidului. Aplicațiile specifice includ:
Controlul supapei de admisie: Reglarea volumului de admisie pentru a comuta între încărcarea compresorului (furnizarea aerului) și descărcarea (închiderea fără a furniza aer).
Drenaj automat: controlul supapei de descărcare a condensului (cum ar fi separatorul de ulei sau supapa de scurgere a jos a rezervorului de depozitare), descărcarea în mod regulat a apei pentru a preveni amestecarea umidității în aerul comprimat.
Protecția siguranței: în condiții anormale, cum ar fi suprapresiunea și depășirea, tăierea rapidă a căii de petrol sau gaz pentru a proteja siguranța echipamentului.
Controlul auxiliar al sistemului: cum ar fi controlul start-ului ventilatorului și reglarea supapei de întreținere a presiunii, asigurând funcționarea stabilă a sistemului.
2.. Tipuri și specificații principale
Conform locației funcției și instalării, supapele solenoide utilizate în mod obișnuit pentru compresoarele de aer Atlas Copco pot fi clasificate ca:
Specificații de tensiune: în principal DC 24V (compatibil cu sistemul de control de joasă tensiune a echipamentului, cu siguranță ridicată), unele modele pot utiliza AC 220V sau AC 110V și trebuie să se potrivească cu strictețe parametrilor originali din fabrică.
Tipuri structurale:
În mod normal, tip închis: Închiderea canalului atunci când puterea este oprită, deschizându -se atunci când puterea este pornită (cum ar fi supapa solenoidă de control al supapei de admisie).
În mod normal, tip deschis: menținerea canalului deschis atunci când puterea este oprită, închizându -se atunci când puterea este pornită (utilizată mai ales în circuitele de protecție împotriva siguranței).
Dimensiunea interfeței: în mod obișnuit G1/4, G3/8, G1/2 și alte specificații filetate, adecvate pentru diferite diametre ale conductelor de conducte de control.
Compatibilitatea media: selectarea diferitelor materiale pe baza mediului curgător (aer comprimat, ulei de lubrifiere, condens) pentru a asigura rezistența la coroziune.
3. Materiale și caracteristici de performanță
Material de caroserie a supapei: în mare parte din aramă sau oțel inoxidabil (304/316), cu rezistență la presiune ridicată (de obicei poate rezista la 0-1.6MPa), rezistență la coroziune, potrivită pentru ceața de ulei și mediul de vapori de apă din interiorul compresorului de aer.
Componente de etanșare: folosind cauciuc nitril (NBR) sau fluororubber (FKM), cu rezistență la temperatură ridicată (80-120 ℃), rezistență la îmbătrânire, asigurând o fiabilitate de etanșare pe termen lung.
Viteza de răspuns: răspuns la acțiune la nivel de milisecunde, care îndeplinesc cerințele de pornire de înaltă frecvență, asigurând precizia controlului.
4. Defecțiuni comune și întreținere
Defecțiuni tipice:
Arderea bobinei: cauzată de tensiune instabilă, scurtcircuit umed sau suprasarcină pe termen lung, manifestată ca nicio acțiune a valvei solenoidului, folosind un multimetru pentru a detecta rezistența la bobină (normal este de la câteva zeci până la câteva sute de ohmi, ars este infinit).
Blocarea miezului de supapă: cauzată de depozitele de petrol, acumularea impurităților sau îmbătrânirea componentei de etanșare, manifestată ca supapa care nu se închide strâns (scurgerea aerului/uleiului) sau nu poate fi deschisă, ceea ce poate provoca încărcarea anormală a compresorului de aer și presiunea instabilă.
Scurgeri: etanșarea uzurii componentelor sau a fisurilor corpului de supapă, rezultând scurgeri medii, afectând eficiența sistemului.
Puncte de întreținere și înlocuire:
Curățare regulată: în timpul întreținerii, verificați interfața supapei solenoidului, eliminați impuritățile și, dacă este necesar, dezasamblați miezul supapei (operația de oprire).
Compatibilitatea originală din fabrică: Atunci când se înlocuiește, trebuie să utilizeze piese originale din fabrică ATLAS COPCO pentru a asigura tensiunea, dimensiunea interfeței, gradul de presiune și compatibilitatea modelului (cum ar fi seria GA și supapele solenoide din seria GX nu pot fi compatibile).

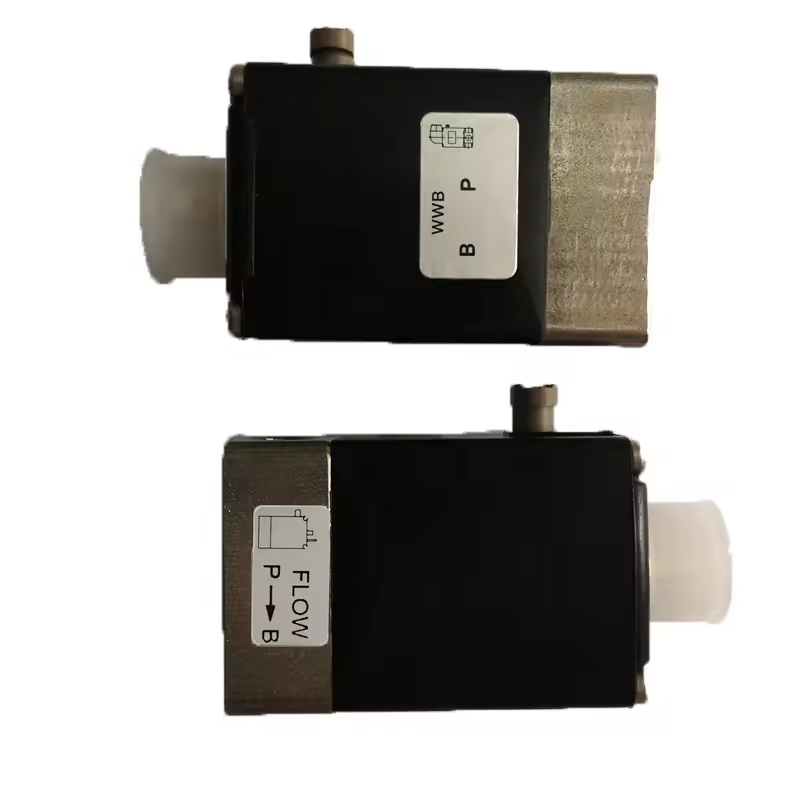

Specificații de instalare: funcționați după oprirea și depresurizarea, acordați atenție indicației de direcție a fluxului (unele modele au direcționalitate), evitați instalarea inversă; Aplicați o forță moderată atunci când strângeți interfața pentru a preveni deteriorarea firului.
