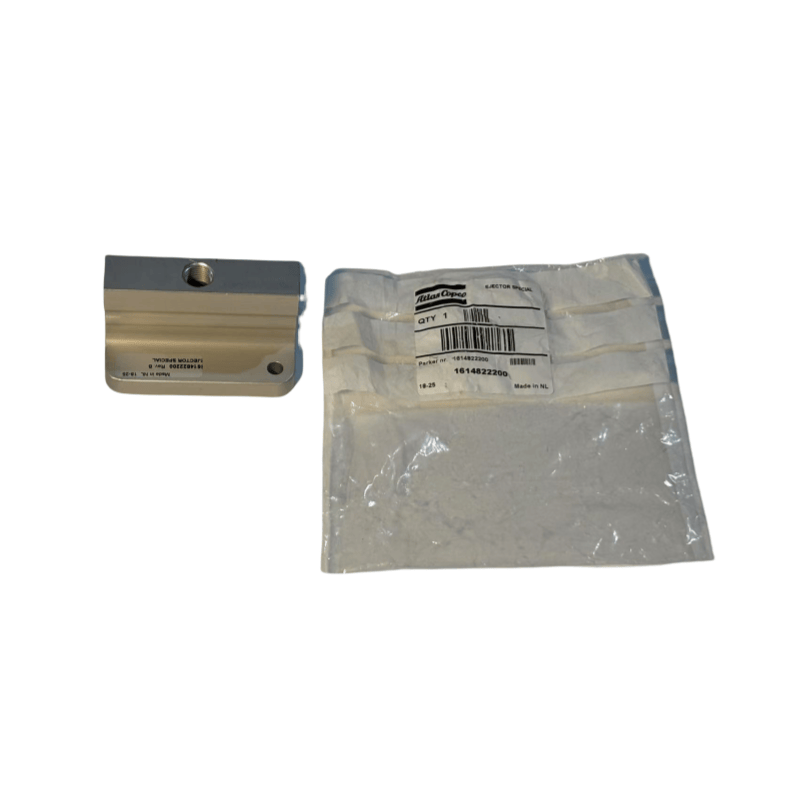

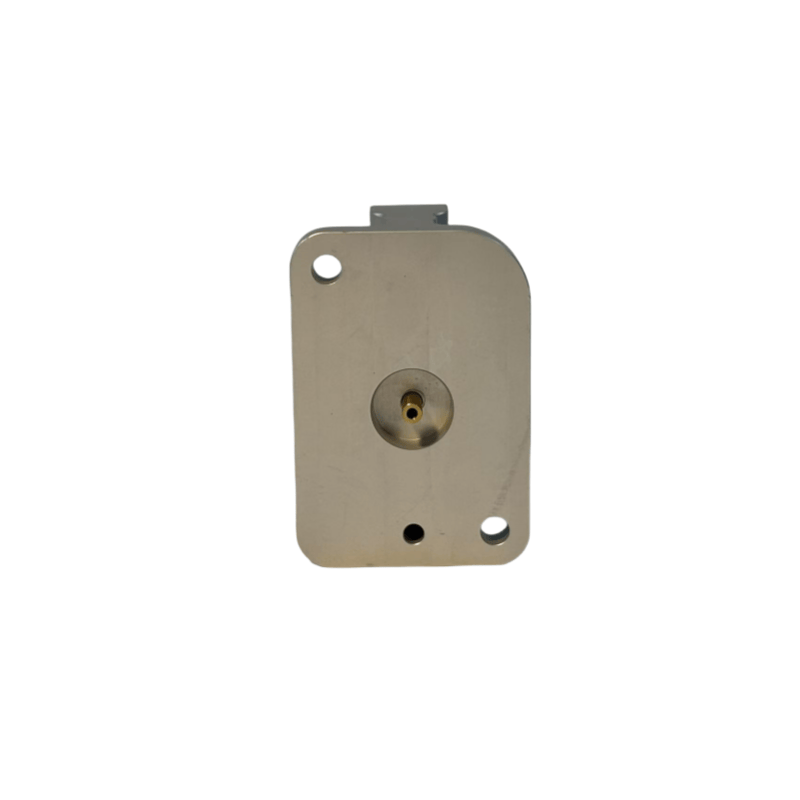

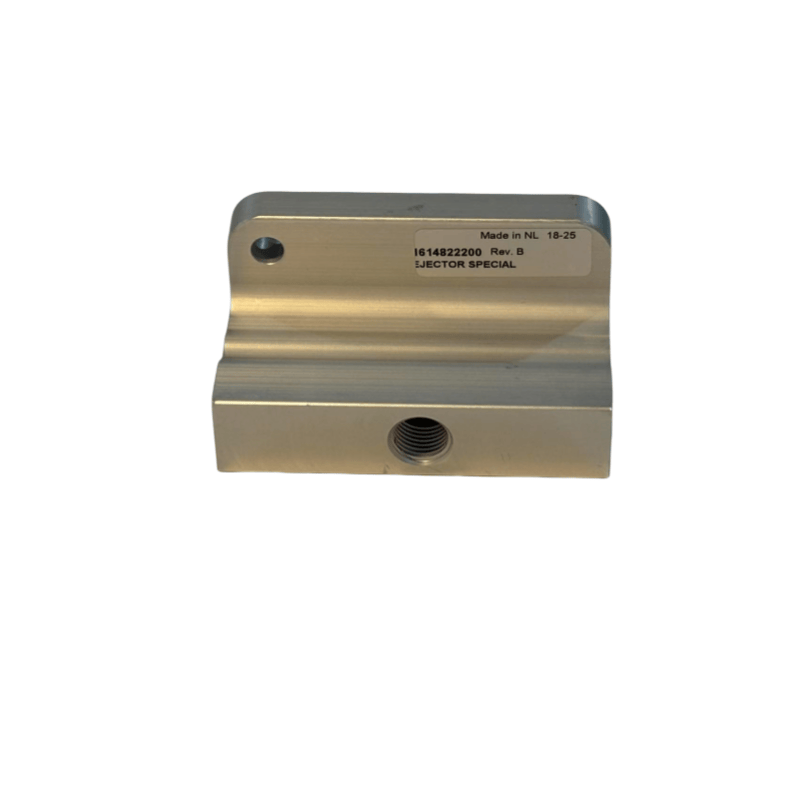

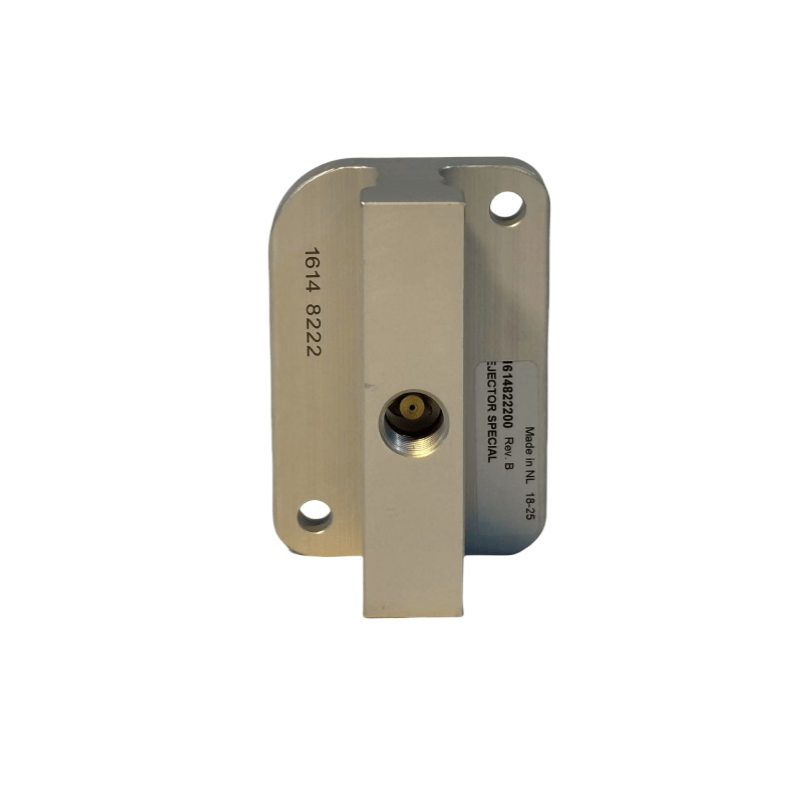

Atlas Copco Air Compresor Valve Partea 1614822200

Funcția principală

Controlul de admisie și evacuare:

În compresoarele de aer de tip piston, supapa de acoperire integrează de obicei supapa de admisie și supapa de evacuare. Prin deschiderea și închiderea valvelor, în coordonare cu mișcarea pistonului, realizează aportul de gaz (atunci când inhalează, valva de admisie se deschide și valva de evacuare se închide) și compresia și descărcarea (atunci când se descarcă, supapa de evacuare se deschide și se închide valva de admisie), care este componenta de bază pentru realizarea ciclului de compresie a gazului.

Sigilarea presiunii:

Suprafețele de etanșare ale supapei și capacul cilindrului sunt sigilate prin garnituri sau potriviri precise pentru a preveni scurgerea de gaz comprimat și pentru a asigura eficiența presiunii în interiorul cilindrului, evitând reducerea capacității de compresie din cauza scurgerilor.

Protecția supraîncărcării:

Unele supape de acoperire sunt proiectate cu structuri de protecție a presiunii. Când presiunea din interiorul cilindrului este anormal de mare, supapa se va deschide automat pentru a elibera presiunea, împiedicând deteriorarea corpului cilindrului, a pistonului și a altor componente din cauza suprapresiunii.

Îndrumare a fluxului de aer:

Proiectarea căii de curgere a supapei poate optimiza calea debitului de gaz, poate reduce rezistența la aer și poate îmbunătăți eficiența aportului și netezimea de evacuare a compresorului de aer.

Structuri și tipuri comune

Prin formă structurală:

Supapa cu placa de arc: compuse din plăci subțiri de arc metalice (sau plăci de plastic), scaune de supapă și limitatoare, realizează deschiderea și închiderea prin deformarea plăcii de arc datorită diferenței de presiune a gazului. Structura este simplă și are un răspuns rapid, utilizat pe scară largă în compresoarele de aer mici de tip piston.

Valva cu bilă / supapa de fluture: controlată de rotația bilei sau a fluturelui pentru a controla on-off-ul, cu o performanță bună de sigilare, potrivită pentru compresoare de aer medie și de înaltă presiune, dar structura este relativ complexă.

Valva diafragmă: folosind deformarea diafragmei elastice pentru a controla deschiderea și închiderea supapei, potrivită pentru scenarii de presiune joasă și de flux mic, cu o rezistență puternică la coroziune.

Prin poziția de instalare:

Supapă integrată pe capacul capătului cilindrului (utilizat frecvent în compresoare de aer mici);

Componentele valvei instalate independent pe exteriorul capacului cilindrului (utilizate în mod obișnuit în compresoare mari de aer, facilitând întreținerea și înlocuirea). Material:

Placa de supapă / miezul supapei: în cea mai mare parte din aliaje de înaltă rezistență (cum ar fi oțelul de arc) sau materiale plastice rezistente la uzură (cum ar fi POM) și trebuie să posede rezistență la oboseală și rezistență la impact;

Scaunul supapei / corpul supapei: fontă, aliaj de aluminiu sau oțel inoxidabil, în funcție de mediu (aer sau gaz care conține o cantitate mică de impurități) și mediul înconjurător, alegeți un material rezistent la coroziune.

Performanță de etanșare: trebuie să asigure nicio scurgere sub presiunea nominală. De obicei obținută prin exactitatea suprafeței de etanșare (cum ar fi procesarea oglinzilor) sau prin utilizarea garniturilor de etanșare (cauciuc nitril, garnituri acoperite cu metale).

Defecțiuni și întreținere comună

Manifestări de eroare:

Scurgeri de aer: duce la o scădere a volumului de evacuare a compresorului de aer, incapacitatea de a atinge presiunea necesară și zgomotul de funcționare anormal;

Blocarea supapei: cauzată de impurități, acumularea petelor de petrol sau deformarea plăcii de supapă, ceea ce duce la ca valva să nu poată deschide sau se închide normal, eventual provocând o presiune anormală a cilindrului;

Fractura plăcii de supapă: cauzată de vibrații de înaltă frecvență pe termen lung sau de oboseală materială, care va afecta grav ciclul de compresie și chiar va deteriora corpul cilindrului.
