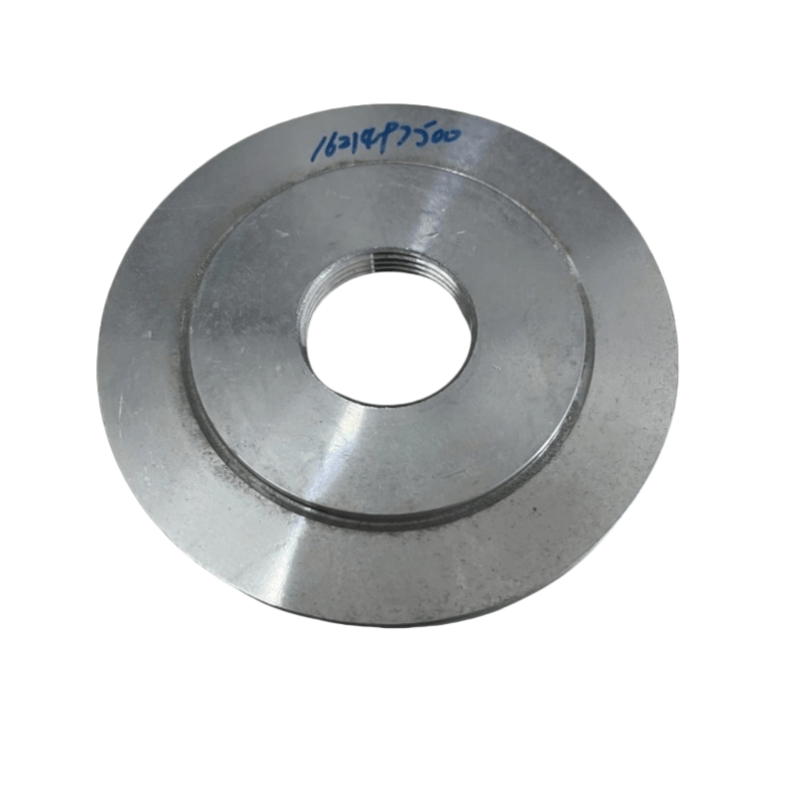

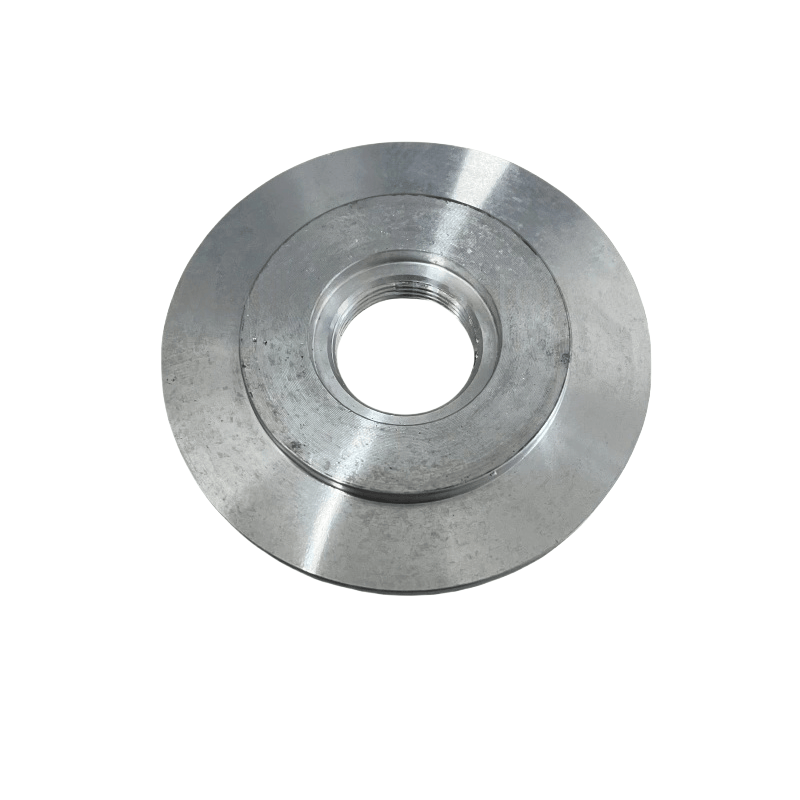

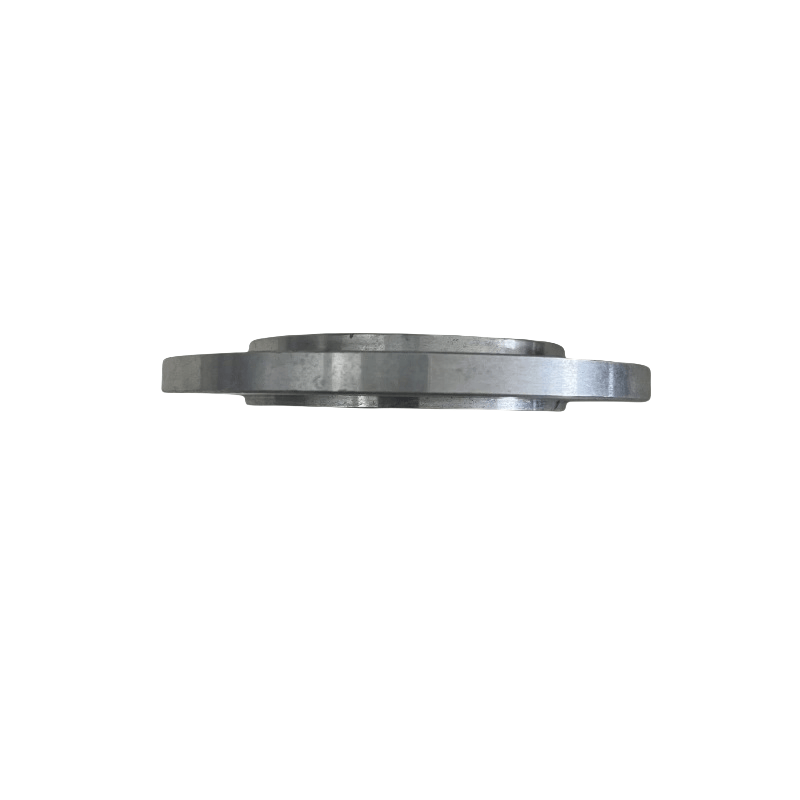

1621497500 Placă de acoperire a supapei de presiune Atlas Copco Piese compresor de aer

ATLAS COPCO AER COMPRESOR PRESIUNE PLATĂ DE VALVE

Sigilarea și presiunea: este sigilat cu corpul supapei prin elemente de etanșare (cum ar fi garnituri, inele O), formând o cavitate închisă care poate rezista la presiunea aerului comprimat (de obicei în concordanță cu presiunea de lucru a sistemului, 0,7 ~ 1,6 MPa), împiedicând scurgerea de gaze.

Protejarea componentelor interne: acoperă și protejează componentele interne ale valvei de presiune (cum ar fi miezurile de supapă, izvoarele, diafragmele etc.) pentru a împiedica praful, uleiul și alte impurități să intre și să afecteze sensibilitatea supapei.

Fixarea și poziționarea: este fixat pe corpul supapei cu șuruburi pentru a se asigura că componentele interne (cum ar fi arcurile, miezurile de supapă) sunt în poziția corectă, garantând exactitatea funcționării supapei de presiune.

Asistență de transmisie a presiunii: Unele plăci de acoperire sunt proiectate cu găuri sau canale de detectare a presiunii, care pot transfera presiunea sistemului către diafragmă sau piston în interiorul supapei, ajutând la realizarea funcțiilor de reglare a presiunii.

Structuri și caracteristici comune

Compoziție structurală:

Corpul principal: în cea mai mare parte din foi de metal (cum ar fi fontă, aliaj de aluminiu, oțel carbon) prin ștampilare sau turnare, cu o anumită grosime (de obicei 3 ~ 10mm) pentru a asigura capacitatea de presiune.

Găuri de conectare: mai multe găuri de șuruburi sunt distribuite circumferențial pentru fixarea cu corpul supapei; Centrul poate avea o gaură de observare (cu o acoperire transparentă) sau o interfață de presiune.

Groove de etanșare: suprafața articulației dintre placa de acoperire și corpul supapei are de obicei o canelură de etanșare în formă de inel pentru instalarea garniturilor sau a inelelor O.

Clasificare (prin tipul de supapă de presiune corespunzător):

Placa de acoperire a supapei de menținere a presiunii: Instalată pe supapa de menținere a presiunii la ieșirea separatorului de gaze de ulei, acesta rezistă la presiunea internă a separatorului pentru a se asigura că sistemul stabilește presiune suficientă înainte de a permite ieșirea aerului comprimat.

Placa de acoperire a supapei de descărcare: Folosit pentru a controla încărcarea/descărcarea compresorului de aer, placa de acoperire trebuie să coopereze cu o diafragmă sau un piston pentru a transmite semnale de presiune și pentru a obține deschiderea și închiderea supapei.

Placă de acoperire a supapei de siguranță: protejează arcul și miezul supapei din interiorul supapei de siguranță pentru a se asigura că supapa de siguranță poate sări în mod fiabil și ameliorează presiunea atunci când are loc suprapresiunea.

Parametri și materiale cheie

Parametri de bază:

Dimensiuni: diametrul exterior, diametrul cercului de distribuție a găurii șurubului și dimensiunea canelurii de etanșare trebuie să fie complet potrivită cu corpul supapei pentru a asigura etanșarea instalării.

Capacitate de presiune: trebuie să îndeplinească presiunea de lucru a supapei de presiune corespunzătoare (cum ar fi placa de acoperire a supapei de siguranță trebuie să reziste mai mult de 1,1 ~ 1,2 ori mai mare decât presiunea nominală a sistemului).

Precizia suprafeței: Flatitatea și rugozitatea suprafeței articulației trebuie să îndeplinească standardele (de obicei, planeitatea ≤ 0,1mm/m, rugozitate RA ≤ 3,2μm), evitând scurgerile din cauza unei aderențe slabe.

Materiale comune:

Fntă a fontă (HT250): costuri reduse, rigiditate bună, potrivită pentru presiune joasă (≤1MPa), medii non-corozive.

Aliaj de aluminiu (ADC12): greutate ușoară, rezistent la coroziune, adesea utilizat în valvele de presiune ale compresoarelor de aer de dimensiuni medii.

Oțel de carbon (Q235 sau 45# oțel): rezistență ridicată, adecvat pentru supape de presiune de înaltă presiune (> 1MPa), unii au nevoie de galvanizare sau pictură pentru prevenirea ruginii.
