Structura și funcția diafragmei rotorului de înaltă presiune și funcția compresoarelor de aer Atlas Copco

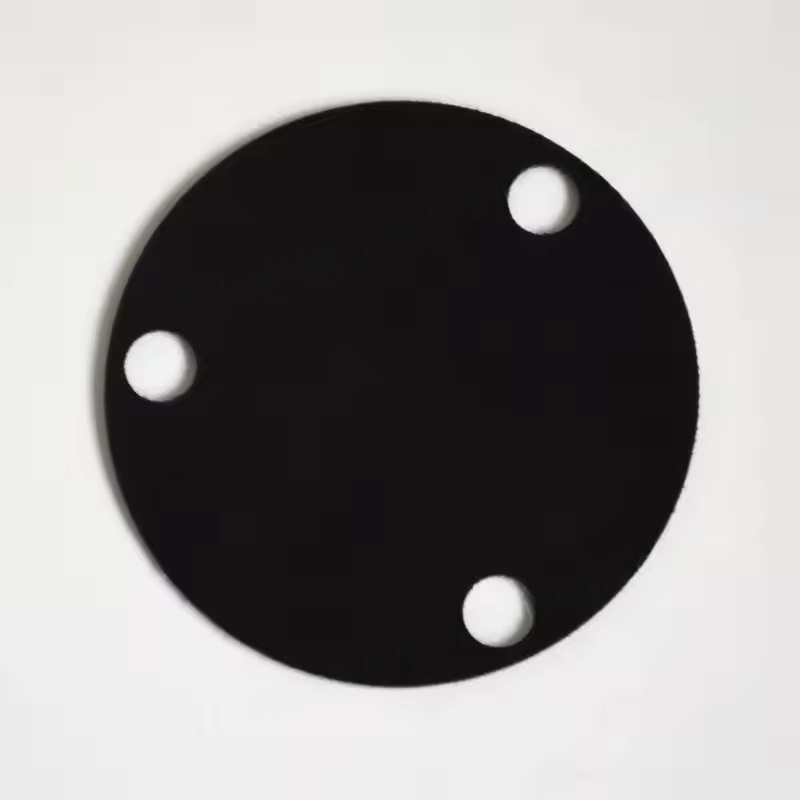

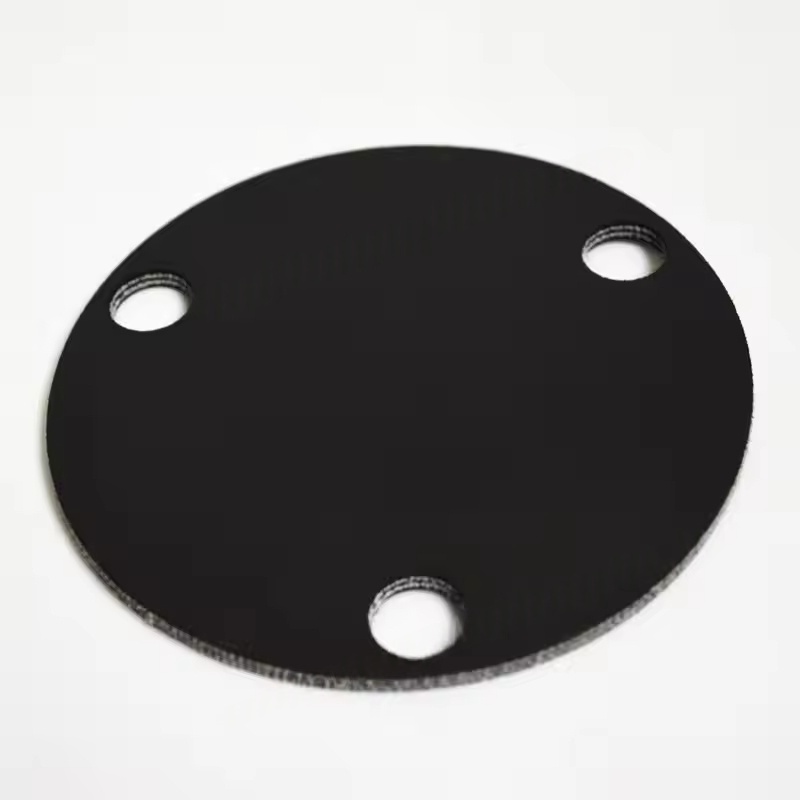

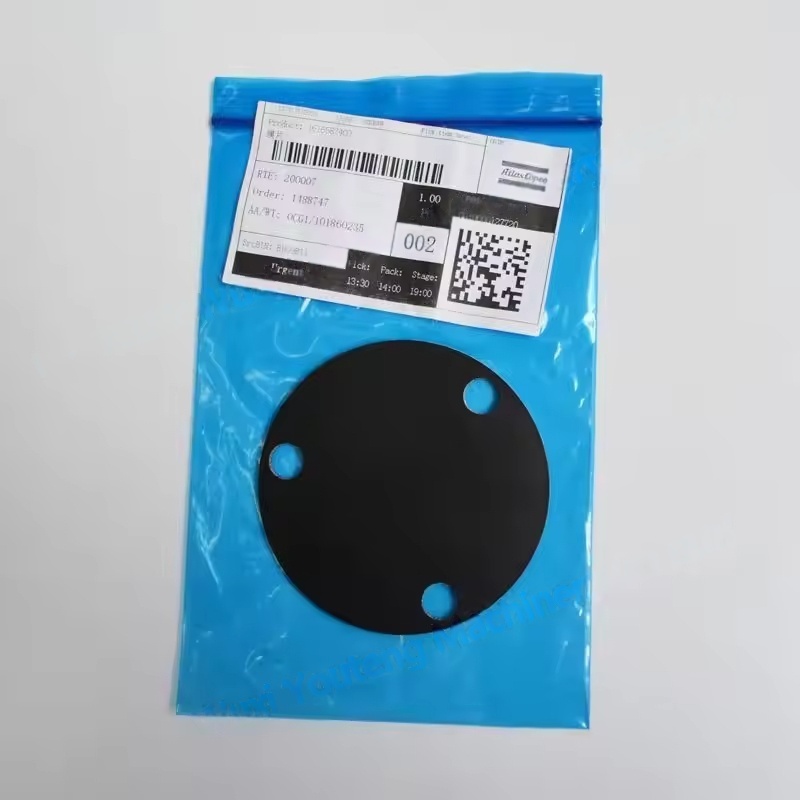

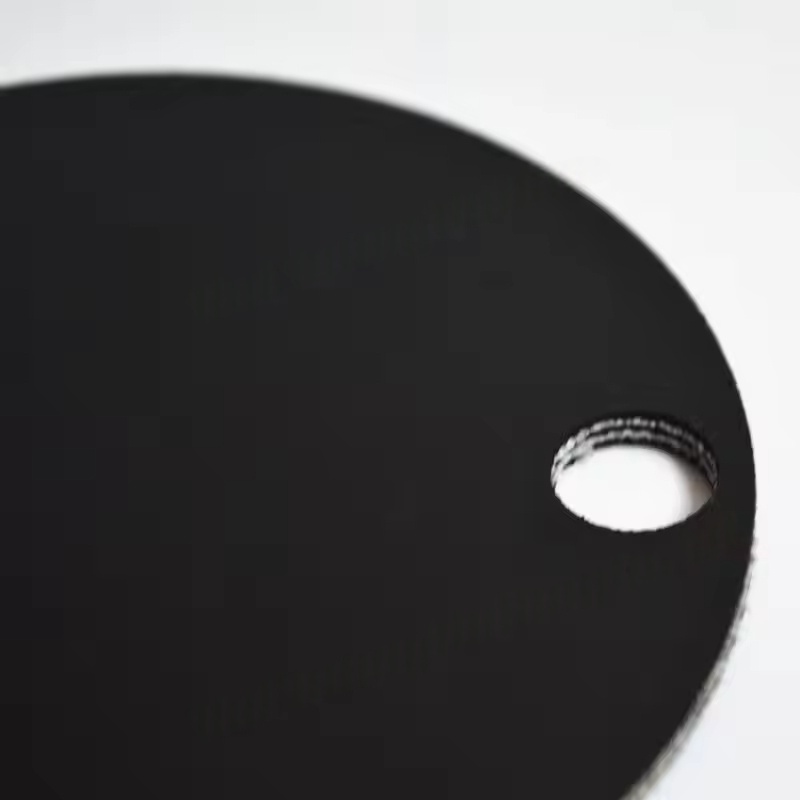

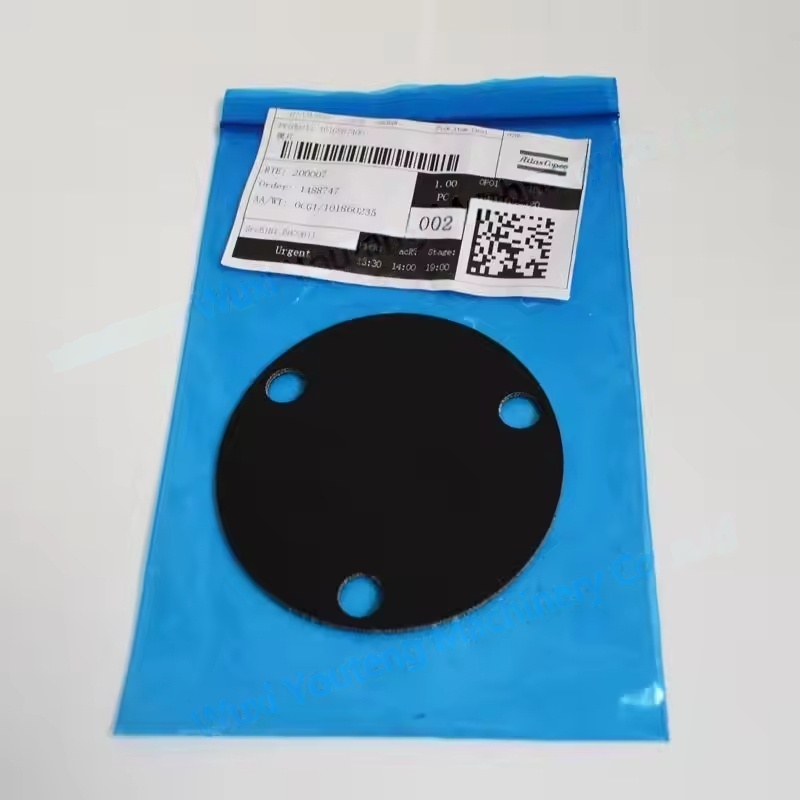

Caracteristici structurale: de obicei, este o diafragmă metalică sub formă de foaie subțire (în cea mai mare parte din oțel din aliaj de înaltă rezistență sau oțel inoxidabil), cu o anumită elasticitate și duritate. Este instalat la capătul rotorului sau pe discul de echilibru prin metode specifice (cum ar fi fixarea șuruburilor).
Principiul echilibrului: Când rotorul se rotește la viteză mare, diafragma poate absorbi sau compensa pentru dezechilibrul cauzat de toleranțe de fabricație, uzură de funcționare, etc.
Funcție auxiliară: Unele diafragme au, de asemenea, funcții de etanșare, împiedicând scurgerea gazului de înaltă presiune de-a lungul capătului arborelui rotorului sau izolând uleiul de lubrifiere din camera de aer de compresie.
Cerințe materiale și de performanță
Selecția materialelor: ar trebui să aibă o rezistență ridicată (capabilă să reziste la forța centrifugă a rotației de mare viteză a rotorului), rezistența la oboseală (adaptați-vă la vibrații de înaltă frecvență pe termen lung) și rezistență la temperatură (capabilă să se adapteze la temperatura de funcționare a compresorului, de obicei 100-200 ° C). Materialele obișnuite sunt materiale din oțel inoxidabil întărite cu precipitații.
Cerințe de precizie: Precizia de fabricație trebuie să fie extrem de mare, cu grosimea și planeitatea strict controlată (de obicei măsurată în micrometri), pentru a asigura exactitatea ajustării echilibrului și pentru a evita exacerbarea dezechilibrului rotorului din cauza unei precizii insuficiente.
Aplicare și întreținere
Modele aplicabile: utilizate în principal pentru etapele rotorului de înaltă presiune (cum ar fi compresoarele cu o presiune de evacuare ≥ 30 bară), cum ar fi seria ZT Mașini cu șuruburi de înaltă presiune din seria ZT, compresoare de înaltă presiune din seria ZH, etc. Mărimea și metoda de instalare a diafragmelor variază pentru diferite modele.
Timp de înlocuire: Când compresorul prezintă valori excesive de vibrație (depășind standardul de intensitate a vibrațiilor specificat al echipamentului), creșterea anormală a zgomotului de funcționare, sau fisurile, deformarea sau deteriorarea oboselii diafragmei, este necesar să o înlocuiți în timp.
Precauții de instalare: În timpul înlocuirii, este necesar să funcționați strict în conformitate cu specificațiile originale ale fabricii pentru a asigura concentricitatea dintre diafragmă și rotor, iar șuruburile de fixare trebuie strânse în funcție de cuplul specificat pentru a evita defecțiunea prematură a noii diafragme din cauza instalării necorespunzătoare.
Importanță și selecție
Diafragma de echilibru a rotorului de înaltă presiune este o componentă cheie pentru a asigura funcționarea în siguranță a compresorului. Eșecul său poate duce la creșterea vibrațiilor rotorului, ceea ce duce la deteriorarea rulmentului, la convulsia rotorului și la alte defecțiuni grave și chiar la oprirea echipamentului.
Este necesar să selectați piesele originale ale fabricii Atlas Copco, deoarece dimensiunea, materialul și precizia lor sunt complet potrivite cu modelul specific al rotorului. Piesele non-originale pot provoca eșec de echilibru sau pericole de siguranță din cauza performanței subordonate.
