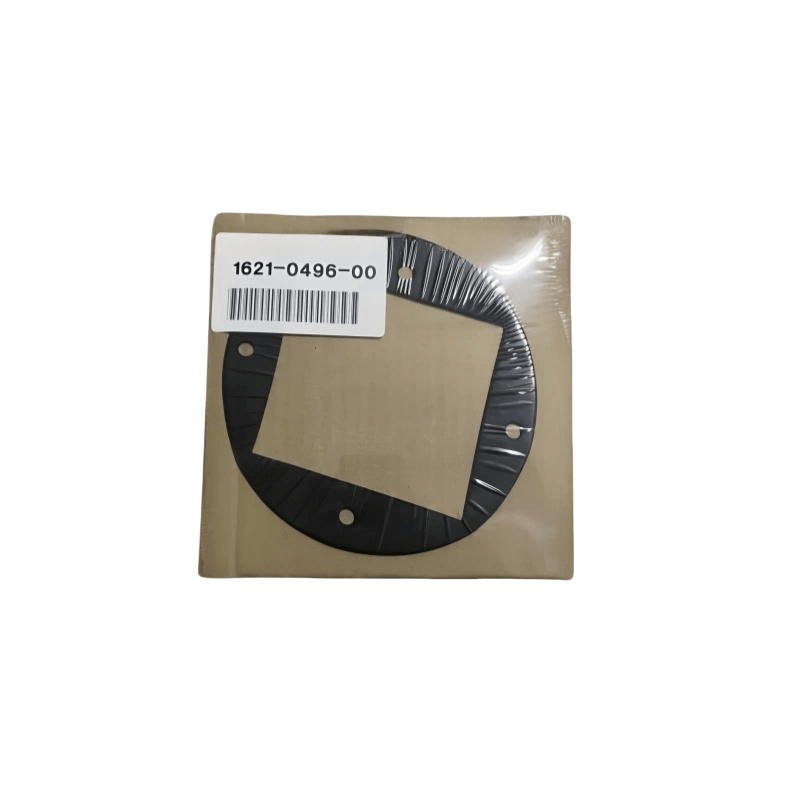

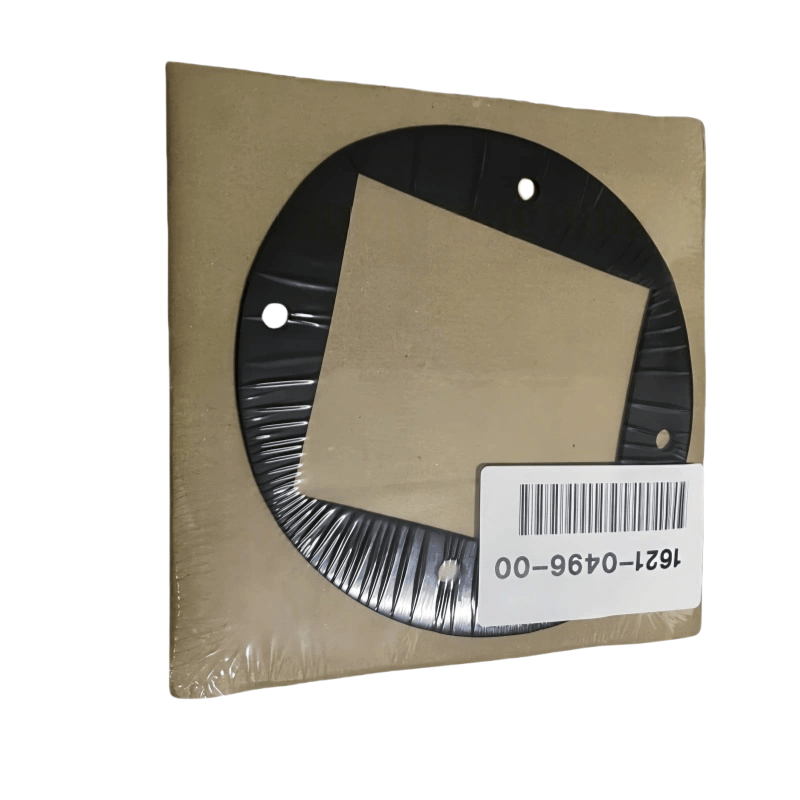

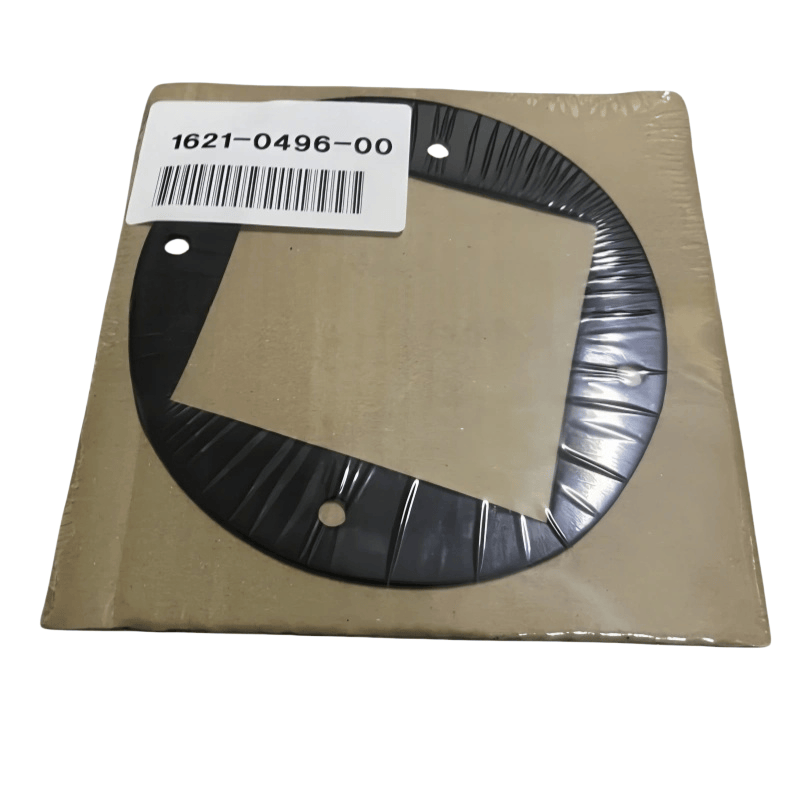

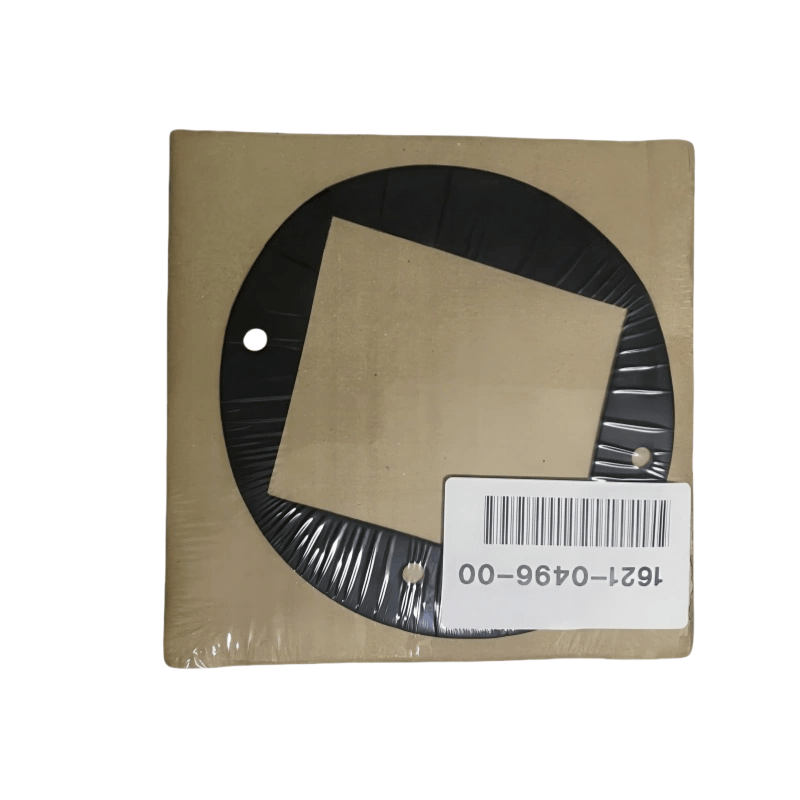

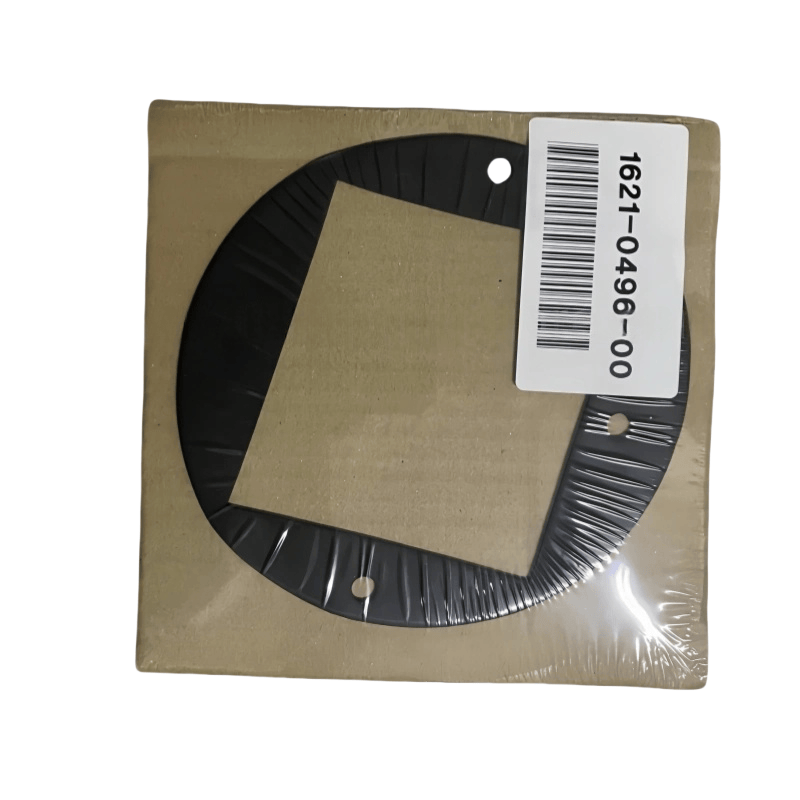

Atlas Copco 1621049600 Funcții principale
Sigilarea și prevenirea scurgerilor: prin propria deformare (elastică sau plastic), umple inegalitatea microscopică a celor două suprafețe de împerechere pentru a preveni scurgerea de aer comprimat, ulei lubrifiant din flanșe, huse de capăt, interfețe de conductă etc.
Tampot și protecție: reduce frecarea directă și șocul de vibrații între componentele de conectare (cum ar fi metalul și metalul), protejând suprafețele de contact de la zgârieturi sau zdrobirea.
Compensarea lacunelor: absoarbe modificările decalajului la suprafețele de împerechere cauzate de erorile de fabricație, abaterile de asamblare sau variațiile de temperatură, menținând un efect de etanșare stabil.
Distribuție uniformă a forței: distribuie presiunea șuruburilor sau elementelor de fixare uniform pe suprafețele de împerechere, evitând stresul local excesiv care provoacă deformarea componentelor.
Tipuri comune și scenarii de aplicații
Pe baza materialelor și structurilor, este împărțit în principal în următoarele categorii:
Garnituri de cauciuc
Material: cauciuc nitril (rezistent la ulei), cauciuc cu fluor (rezistent la temperaturi ridicate, coroziune chimică), cauciuc de silicon (rezistent la temperaturi ridicate și scăzute), etc.
Caracteristici: o elasticitate bună, performanță excelentă de etanșare, potrivită pentru presiune joasă (≤1mpa), scenarii normale de temperatură sau temperatură medie.
Aplicații: Interfețe de răcire de ulei, îmbinări ale conductelor de apă, suprafețe de împerechere a flanșei de joasă presiune, garnituri de ferestre de observare etc.
Garnituri de metal
Material: cupru, aluminiu, oțel cu conținut redus de carbon, oțel inoxidabil, etc. Tip:
Șaiburi plate: utilizate pentru suprafețele articulare ale componentelor metalice pentru a îmbunătăți etanșarea și distribuirea presiunii;
Șaibe de viteze: au dinți în formă de inel la suprafață, obținând sigilarea prin deformarea dinților, potrivite pentru scenarii medii și de înaltă presiune;
Șaibele de undă: au o anumită elasticitate și poate compensa modificările de decalaj, potrivite pentru zonele predispuse la vibrații.
Aplicații: flanșe ale corpului cilindrului de înaltă presiune, capace de capăt de separare a gazelor de ulei, scaune principale de etanșare a arborelui etc., în zonele de înaltă presiune.
Șaibe compozite
Structura: cadru metalic (cum ar fi cupru, oțel inoxidabil) acoperit cu cauciuc, azbest sau materiale de etanșare a grafitului, echilibrând rezistența metalului și performanța de etanșare a non-metalului.
Caracteristici: rezistent la presiune înaltă (până la 10MPa sau mai mult), rezistent la temperatură ridicată, potrivit pentru condiții de muncă complexe.
Aplicații: capacul principal al mașinii cu șurub, flanșe de supapă de înaltă presiune, părți de conectare între separatoarele de gaze ulei și cilindri.
Șaibe de azbest / non-asbest
Material: azbest (material tradițional, înlocuit treptat din cauza problemelor de mediu) sau fibre non-asbest (cum ar fi fibre de sticlă, fibre aramide) combinate cu cauciuc.
Caracteristici: rezistență termică bună (-50 ℃ ~ 200 ℃), cost redus, potrivit pentru etanșarea medie și de joasă presiune.
Aplicații: Huse de cilindri pentru mașini cu piston vechi, flanșe de conducte de evacuare etc.
Parametri cheie și selecție
Parametri de mărime: diametrul interior, diametrul exterior, grosimea trebuie să fie strict potrivită cu găurile șurubului și dimensiunile flanșei părții de conectare, prea mari vor provoca dificultăți de instalare, prea mici nu vor acoperi suprafața de etanșare.
Presiunea de lucru: presiune joasă (≤1MPa) poate selecta șaibele din cauciuc sau non-asbest; Presiune medie și înaltă (1 ~ 10MPa) trebuie să selecteze șaibele de metal sau compozite.
Temperatura de lucru: temperatura normală (-20 ℃ ~ 80 ℃) poate selecta șaibele de cauciuc nitril; Temperatura ridicată (80 ℃ ~ 200 ℃) trebuie să selecteze șaibele compozite cu fluororubber, metal sau grafit.
Compatibilitatea media: potrivită cu mediul de contact (aer, ulei lubrifiant, lichid de răcire etc.), cum ar fi cauciucul nitril pentru scenarii rezistente la ulei, fluororubber sau oțel inoxidabil pentru scenarii rezistente la coroziune.
Puncte de instalare și întreținere
Pregătire înainte de instalare:
Curățați petele de ulei, rugina, burtele pe suprafața articulației, asigurați -vă că suprafața este plană și curată;
Verificați dacă șaibele au fisuri, deteriorare sau îmbătrânire (cum ar fi șaibele de cauciuc întărit) și nu le folosiți pe cele care nu sunt calificate.
Instalare corectă:
Șaibele trebuie să fie centrate și așezate pentru a asigura o acoperire completă a suprafeței de etanșare, să evite compensarea provocărilor locale;
Atunci când strângeți șuruburile, aplicați o forță uniformă (într-o secvență diagonală), evitați supra-strângere, ceea ce poate zdrobi șaibele sau sub-strângere, ceea ce poate duce la etanșare slabă;
Înainte de instalarea șaibelor metalice, aplicați o cantitate mică de etanșare (cum ar fi etanșarea siliconului) pentru a îmbunătăți efectul de etanșare (nu este necesar, în funcție de muncă
