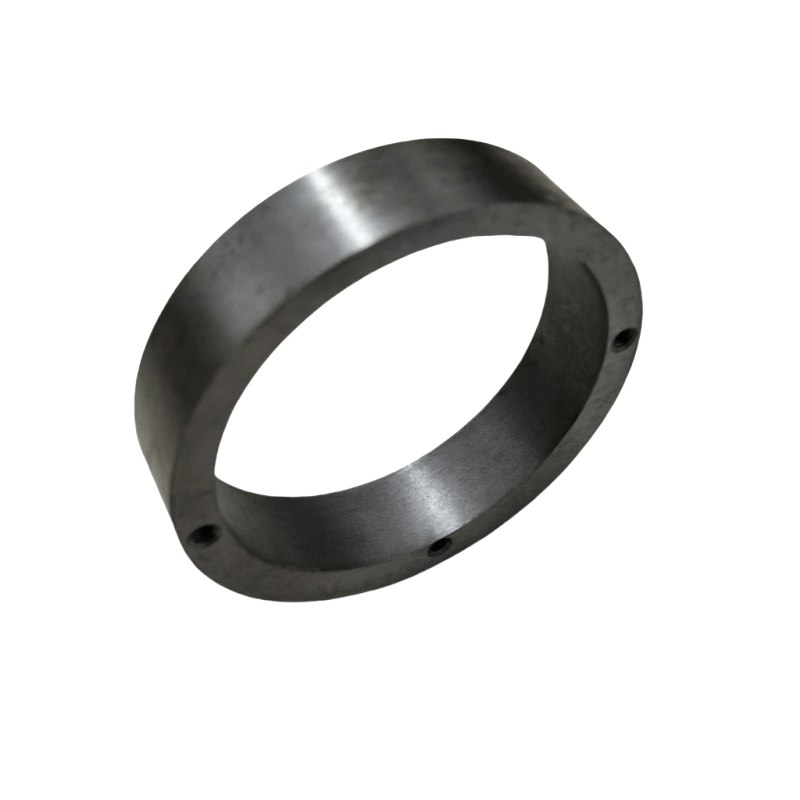

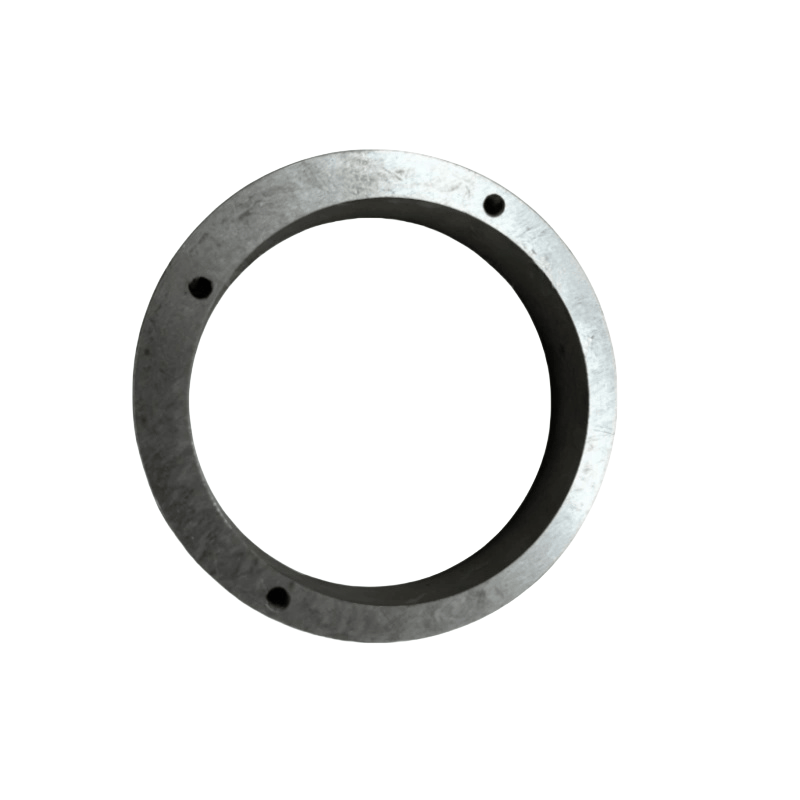

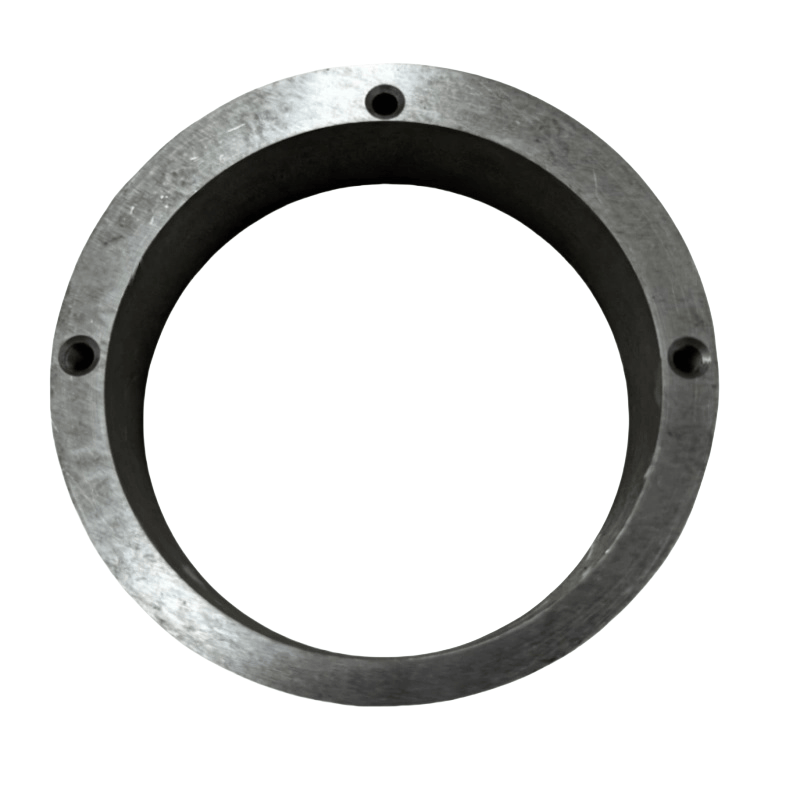

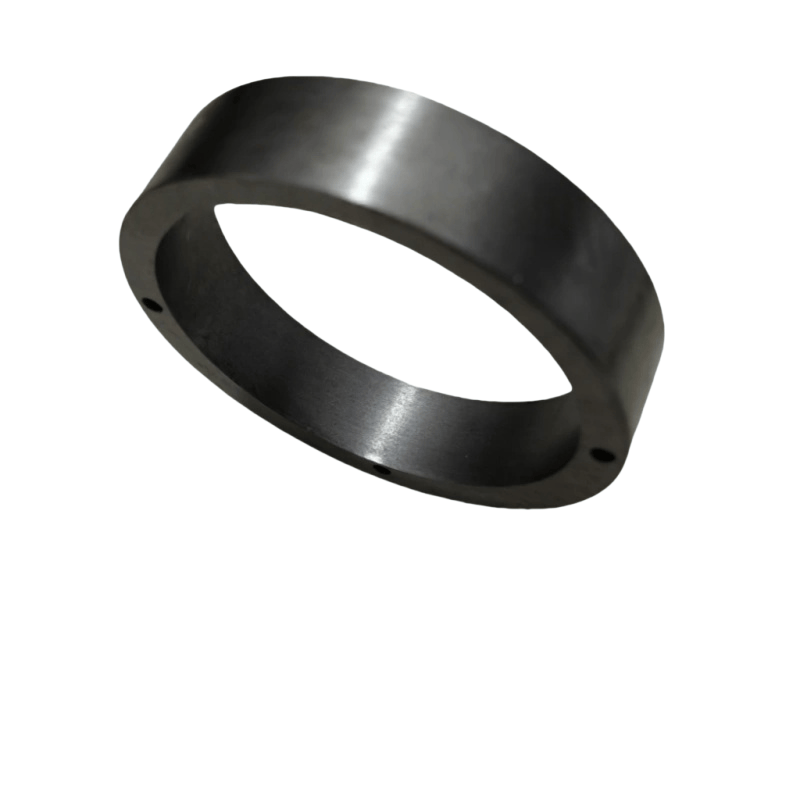

Funcțiile principale ale inelului excentric al lui Atlas Copco
Piese speciale de etanșare: în suprafețele articulațiilor non-circulare ale compresorului de aer (cum ar fi punctele de conectare non-circulare dintre corpul cilindrului și capacul capătului și punctele de conectare ale cavităților neregulate), inelele în formă specială umple golurile și obțin etanșarea prin potrivirea precisă cu suprafețele de contact, prevenind scurgerea de gaz sau ulei.
Poziționarea și limita precisă: în pozițiile speciale de instalare a componentelor precum rotori, rulmenți și pistoane, inelele în formă de special pot limita deplasarea axială sau radială a componentelor, asigurând mișcarea lor în intervalul proiectat și evitând interferența cu alte părți.
Tampot și absorbție de șoc: Unele inele în formă de material elastic (cum ar fi cauciuc sau materiale compozite) pot absorbi vibrațiile și șocul în timpul funcționării componentelor, reducând zgomotul și uzura și protejarea pieselor de împerechere de precizie.
Ghidare și susținere: În traiectoriile non-standard ale componentelor de mișcare reciproc, cum ar fi pistoanele și glisoarele, inelele în formă de special pot oferi funcții de ghidare stabile, asigurând exactitatea și netezimea mișcării.
Tipuri comune și scenarii de aplicații
Sigilarea inelelor în formă specială
Structura: Secțiunea transversală este în mare parte forme trapezoidale, în formă de pană sau neregulate cu buze, iar materialele sunt de obicei cauciuc rezistent la ulei, politetrafluoroetilen (PTFE) sau materiale compozite acoperite cu metale.
Aplicație: caneluri de etanșare în formă specială de pe capacul capătului compresorului de aer cu șurub, suprafețe de articulație non-circulare între capacul cilindrului și corpul cilindrului compresorului de aer de tip piston, interfețe speciale ale separatorului de ulei etc.
Caracteristici: Forma este complet potrivită cu canelura de etanșare, obținând etanșarea prin deformarea compresiei, potrivită pentru suprafețele de etanșare non-standard.
Poziționarea inelelor în formă specială
Structura: în cea mai mare parte din metal (cum ar fi oțel carbon, oțel inoxidabil), secțiunea transversală poate fi în formă de L, în formă de T sau în trepte, cu toleranțe dimensionale precise.
Aplicație: Poziționarea axială a rotorului cu șurub dublu, reglarea golului scaunului și carcasei, separarea componentelor în carter etc.
Caracteristici: rigiditate bună, precizie dimensională ridicată (toleranță de obicei ≤ ± 0,02mm), asigurând exactitatea poziției relative a componentelor.
Inele de tamponare în formă specială
Structura: din materiale elastice (cum ar fi cauciucul nitril, poliuretan), secțiunea transversală poate fi scobită sau are caneluri, cu o anumită capacitate de compresie.
Aplicație: Zonele de tamponare între plăcile de supapă și scaunele supapei, între piston și capac cilindru, puncte de conectare ale componentelor predispuse la vibrații.
Caracteristici: poate absorbi energia de impact, poate reduce contactul dur între piesele metalice și zgomotul mai mic și uzura.
Ghidând inele în formă specială
Structura: confecționată din materiale rezistente la uzură (cum ar fi aliaj de cupru, fontă infiltrată cu grafit), gaura interioară sau cercul exterior este de forme non-standard (cum ar fi eliptic, în formă de inel cu sloturi cheie).
Aplicație: Reciprocătoare de ghidare a mișcării de pistoane în formă specială, părți de susținere a arborelor excentrice etc.
Caracteristici: coeficient de frecare scăzut, rezistență bună la uzură, asigurând netezimea traiectoriilor de mișcare non-standard.
Parametri și materiale cheie
Parametri de bază:
Dimensiuni ale formei: trebuie să fie complet potrivite cu cavitatea sau canelura poziției de instalare, inclusiv dimensiunile secțiunii transversale în formă specială (cum ar fi lungimea, lățimea, unghiul etc.).
Precizia toleranței: în special toleranța dimensională și toleranța la poziția formei a suprafețelor de împerechere (cum ar fi paralelismul, perpendicularitatea), care afectează direct efectul de etanșare sau poziționare.
Performanță de lucru: Selectați materialul corespunzător pe baza cerințelor condițiilor de lucru (de exemplu, -20 ℃ ~ 150 ℃ comună, rezistență la presiune 0,7 ~ 2MPA, rezistență la uzură etc.).
Materiale comune:
Materiale metalice: oțel carbon (pentru poziționare), oțel inoxidabil (pentru rezistență la coroziune), aliaj de cupru (pentru ghidarea rezistentă la uzură), potrivită pentru scenarii de înaltă rezistență și de înaltă precizie.
Materiale non-metalice: cauciuc rezistent la ulei (pentru etanșare, tamponare), politetrafluoroetilen (pentru etanșare cu frecare scăzută), materiale compozite (cum ar fi metal + compus de cauciuc, combinând rigiditatea și elasticitatea).
Puncte de instalare
Precauții de instalare:
Poziția de instalare a inelului în formă specială este unică și trebuie poziționată strict în funcție de desenul de asamblare pentru a evita erorile de instalare sau alinierea necorespunzătoare (unele inele în formă de special au direcționalitate).
Înainte de instalare, curățați burr -urile și impuritățile pe suprafețele de împerechere. Pentru inele elastice în formă specială, evitați să folosiți instrumente ascuțite pentru a prinde și provoca zgârieturi sau lacrimi. Pentru inelele în formă de metal, ar trebui să se acorde atenție la garda dintre ele. Dacă sunt prea strânse, poate provoca dificultăți de asamblare sau blocarea componentelor; Dacă sunt prea liberi, acesta va afecta precizia de poziționare.
